電梯作為樓宇的重要密閉型公共區域和上下出入關鍵通道，電梯監控安裝對整個區域的安防工作具有重要作用，是不可缺少的重要一環。電梯監控可實時掌握電梯轎廂內的情況，保障乘客安全。

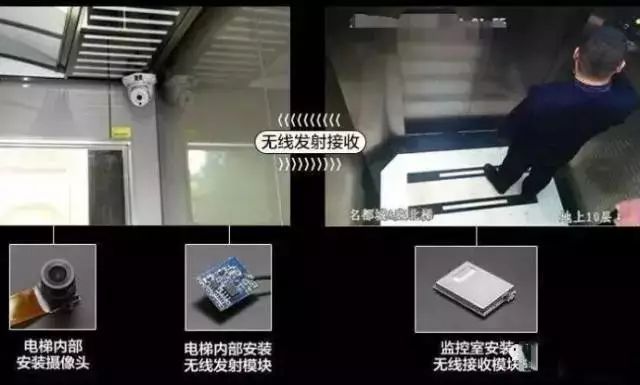

電梯監控視頻傳輸可分為有線和無線兩種。有線傳輸采用的是專業電梯隨行電纜，一般的隨行線纜使用時損耗嚴重，壽命在半年到一年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高要求，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。另一種是無線傳輸，無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。

如何部署

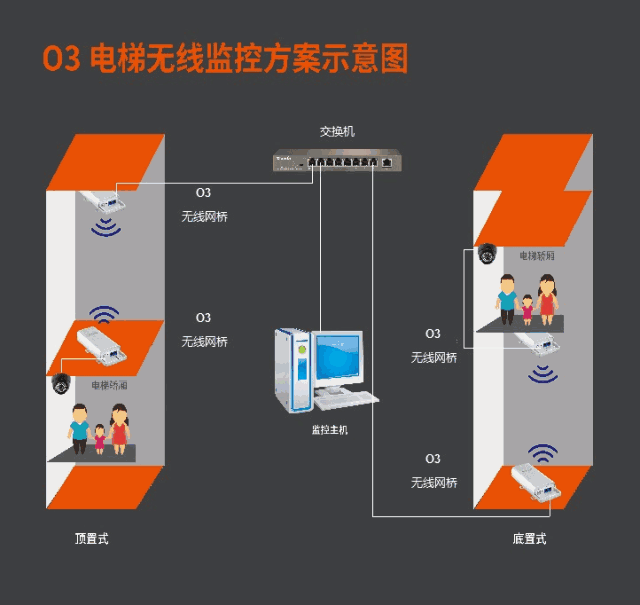

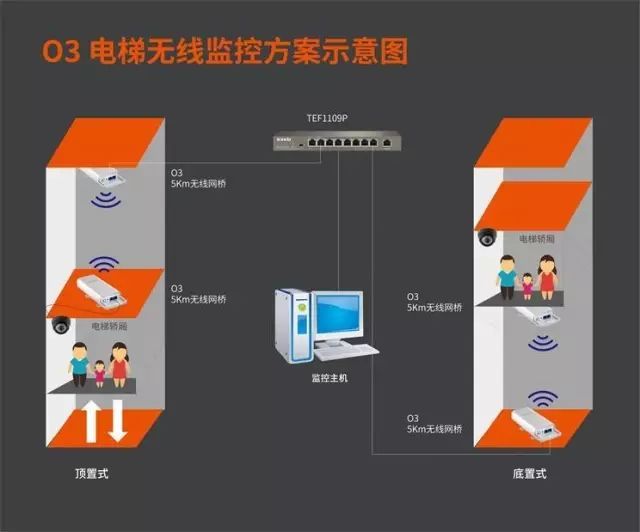

電梯井監控視頻無線傳輸有兩種安裝方式。頂置式和底置式，如下圖：

頂置式部署適合于監控中心在樓宇頂部，一般情況下都是采用底置式部署方式。

如何設置網橋

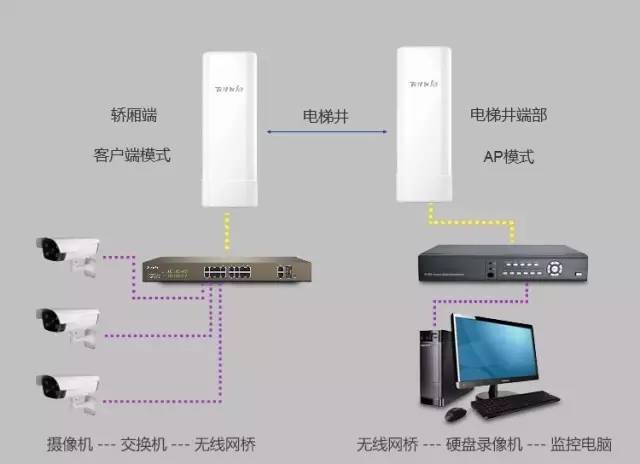

轎廂端的網橋需設置為客戶端（Station）模式，這種模式下網橋就相當于一個網卡。把網絡攝像頭的視頻數據從電信號轉變?yōu)闊o線信號。

電梯井端部的網橋設置為AP模式，這種模式下網橋與NVR直接通過網線連接，將接收到的無線信號直接轉變?yōu)橛芯€信號傳輸到NVR。

總結成一句話就是：靠近攝像頭端的網橋設置為客戶端模式，靠近NVR端的網橋設置為AP模式。

安裝到電梯井之前需要事先將網橋配對好。

設置AP模式

網橋默認工作在AP模式。需要電腦直接連接到網橋，并給網卡手動設置一個固定IP。騰達網橋的默認管理地址為192.168.2.1，所以我們給電腦配置一個同網段的IP即可，如192.168.2.20。設置完AP端網橋的SSID和密碼后記下參數并保存。

設置客戶端模式

轎廂端的網橋進入管理界面后選擇客戶端模式，然后掃描上級無線信號，選擇AP端網橋的SSID，并輸入相同的密碼。點擊下一步并將網橋的管理地址改為同網段且與AP端和電腦網卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同網段的都可以，如192.168.2.30。

聯通性測試

為確保網橋已成功配對，需要在安裝到電梯井之前做一下聯通性測試，步驟如下：

①電腦連接客戶端網橋；

②鍵盤按win+R ，輸入cmd 然后回車,運行cmd 程序；

③輸入 ping 192.168.2.1（AP 端網橋地址）。

能ping 通則說明網橋配對成功，直接安裝到電梯井即可；如ping 不通則說明網橋沒有配對成功，需要進一步排查設置是否正確。

安裝布線及調試

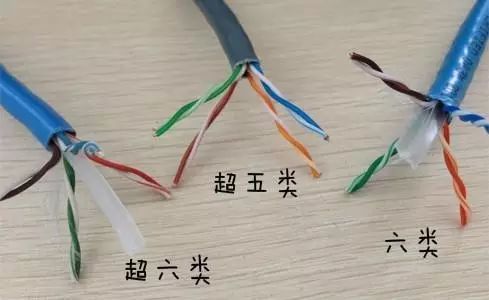

布線的話比較簡單，只需完成攝像頭和轎廂網橋、電梯井網橋與NVR的連接與供電即可。因涉及到PoE供電，這里強烈建議使用超五類（Cat5e） 以上規格的網線。

電梯井中一般沒有很強的干擾信號，萬一遇到有干擾的情況可通過調整信道的方式來避開干擾。直接選擇5G的網橋傳輸也越來越成為主流。

最終效果圖

常見問題

① 問：網橋配對后從客戶端能ping通NVR 地址，就是出不來圖像怎么回事？

答： 只有符合TCP/IP協議的網絡攝像頭才能網橋傳輸，使用私有協議的不可以哦，建議換個網絡攝像頭試試。

② 問：一個電梯井有兩部并排的電梯，最少需要幾臺網橋？

答：最少需要三臺，一臺設置成AP模式放置在電梯井底部中央，另外兩臺設置為客戶端模式安裝到轎廂底部。

③ 問：我想省個交換機，可不可以用網橋的LAN口串聯另外一個網橋？

答：可以，但不要串太多級。（來源：弱電行業網）

如何選擇合適的無線網橋？

電梯監控專用無線網橋是一種在無線監控領域常用的無線監控傳輸設備，雖然它和無線AP、無線路由器一樣也是無線設備，但它不用來搭建wifi 覆蓋，而是用來無線傳輸視頻數據 。跟有線監控中的交換機一樣，無線網橋是無線監控中的重要傳輸設備，廣泛應用在戶外監控視頻傳輸和電梯監控視頻傳輸這兩大領域中。

市場上的無線網橋種類五花八門，數不勝數，如何選擇一款適合自己需求的網橋呢？

• 1、傳輸距離 無線監控項目需要進行傳輸的距離不盡相同，無線網橋的傳輸距離也有很多種，有的傳輸1~3公里，有的傳輸3~5公里，有的傳輸5~10公里，有的傳輸20公里以上，一定要根據監控的傳輸距離確定，盡可能網橋的最大傳輸距離大于監控傳輸距離，因為實際應用環境下的雨、霧、雪等天氣會導致網橋傳輸性能下降，工程建設應預留充足的性能余量。

• 2、傳輸帶寬 無線網橋的傳輸速率有很多種，如150Mbps、3000Mbps、450Mbps、600Mbps、900Mbps等，選擇何種速率的，可以根據無線監控要求來定。用戶實際需要考慮的是網橋在特定距離下的傳輸性能，而不是理論帶寬數據。舉個例子，IP-COM AP625網橋的理論傳輸帶寬為433Mbps，在2公里的距離下，點對點傳輸帶寬實測可達200Mbps，帶載 25個200W 攝像頭無壓力。

• 3、工作頻率 無線網橋的工作頻率主流有兩種，2.4G和5.8G，兩種網橋的特點各不同。一般來說，2.4G的無線網橋是當前主流頻段，兼容性好，繞射能力好，但抗干擾性比較差，尤其是在城區使用易受其他WiFi設備發射的無線信號干擾。5.8G的信道比較純凈，抗干擾能力比較好，傳輸距離遠，但是繞射能力差。 市區、鬧市、遠距離傳輸、攝像頭碼流較大、2.4G干擾比較多，選擇5.8G的無線網橋。其他如傳輸距離較近、比較偏僻、同頻干擾較少等就用2.4G的無線網橋

• 4、天線 天線是無線網橋的重要配件，用來發射和接收無線信號，沒有天線，無線網橋無法實現通信。天線的種類很多，有全向天線、定向天線之分。全向天線用于近距離的覆蓋和傳輸，遠距離橋接應選擇定向天線并且天線增益越大，無線網橋性能越優。

• 5、供電方式 無線網橋的工作環境通常會涉及到室外一些復雜的環境，比如森林、港口、隧道、水庫等地方，所以供電是個較為麻煩的問題。選擇支持POE網線供電的無線網橋可以很好的解決這個難題。IP-COM 網橋全部支持PoE 注入器供電，供電距離可達60米。

• 6、防護等級 無線網橋多工作于室外，環境多變，如下雨、雨雪、高溫等，首要要求防水、防塵、耐熱、抗冷凝。一個合格的無線網橋，這些“品質”是必須的。

• 7、配對方式 目前網橋主流的配對方式有三種：按鍵配對、撥碼配對、自動配對。就工程應用的簡便性而言，特別是一次性安裝幾十上百臺網橋的項目，自動配對無疑是最佳選擇。IP-COM網橋支持出廠狀態下兩臺網橋通電即自動配對，大大減輕工作量。
