重慶高速公路收費閉路電視監控系統（CCTV）是實現高速公路現代化管理和確保高速公路行車安全，杜絕行車人員過站繳費和收費站管理人員收費過程的違法犯罪事件發生所必不可少的一大重要組成部分，主要通過這一切安全管理措施達到對收費站的視頻的控制和管理來實現高速公路的通暢運行，安全防范的目的；同時，視頻圖像的備份也為突發事件的發生和工作人員的工作態度考評提供了寶貴的實時記錄資料。

一

概述

高速公路收費站監控系統主要監控對像是收費站的工作人員收款開票的工作流程監控；進站車輛車型，車牌號及行車繳費的實時監控。同時，系統存在著與同級系統和今后總控系統的協調、統一的需求，并靠系統接口來實現；包括：視頻圖像的共享、系統互控以及系統間相互的聯動等。從而各系統間形成整體。

二

系統應用

1

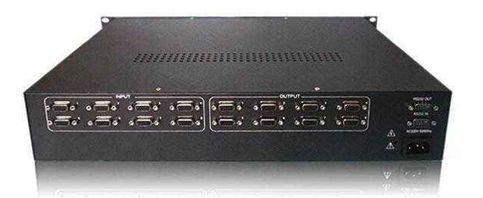

矩陣系統

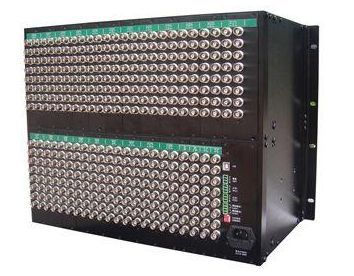

矩陣控制系統是閉路電視監控系統的中心控制部分，技術選型的基礎在于系統功能強、結構合理、操作簡單方便、與報警系統的相互聯動功能、運行的高可靠和穩定性、系統易維護性、軟硬件的兼容及開放性能、可擴展性能。

矩陣系統的提供可開放的標準通訊協議和接口軟硬件，以備今后實現視頻交互式聯網功能。

2

收費系統

所有車道入口的視頻信號均進入收費亭內工控機的視頻輸入端。車道出口的視頻信號，出口收費亭的視頻信號需進入收費亭內工控機的視頻輸入端同時環出進入收費大樓的視頻控制主機的視頻輸入端。

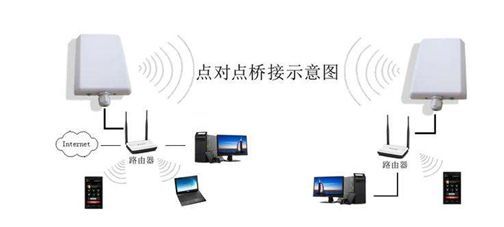

圖像點對點監控

重點收費站對出口車道的攝像機，出口收費亭內的攝像機和所有收費站的廣場一體化球型攝像機進行重點的點對點監視：及一臺攝像機對應一臺監視器。

視頻錄像存儲

對于所有的視頻信號都應進行錄像，通過4畫面分割器和長延時錄像機，將所有視頻圖像錄制下來，并可實現單一回放。

報警聯動錄像

車道出口亭內設置的報警按鈕人工觸發后，亭內的緊急報警信號通過控制電纜經弱電信號傳輸線傳輸至控制室的視頻矩陣控制器的報警輸入端口。

當警情發生時報警信號驅動相應的視頻打開，系統進入報警聯動錄像狀態，錄像機進行實施事件錄像。報警信號通過CM6700矩陣控制主機的報警端口，輸出報警信號給矩陣主機CPU，報警觸發模組；觸發相應的視頻圖像畫面，并觸發報警跟隨錄像機進行錄像。

廣場快球預置跟隨功能

當有突發事件發生時，應充分利用廣場快球攝像機的預置跟隨功能，以便抓獲圖像進行錄像備份，視頻傳輸性能分析。

矩陣控制器

調用圖像，報警聯動錄像，控制廣場攝像機，留有視頻和數據接口以備功能擴展。
