某工廠原有監控系統比較復雜，由于在建設初期沒有整體規劃，很多車間和辦公樓有各自獨立的監控系統，后期無法對各個監控子系統進行集中管理；經過對全廠各監控系統的全面栓查，發現廠區監控安裝存在一系列問題：

• 1.車間與車間通道經常有大型貨柜車經過，難以布線；

• 2.車間和辦公樓環境復雜；

• 3.點位布置不合理，重要部位未設置監控點；

• 4. 廠區宿舍、廠房需新增攝像機。

為了適應工廠現代化管理及生產規模不斷擴大的需要，廠領導決定對監控系統全面整合、改造，最大限度的利用原有監控系統設備，節約投資成本，重新規劃前端攝像機新增點位和復雜場地采用無線傳送監控，重點監控區域采用高清監控方案，安防弱電圈，廠部通過無線傳送集中管理所有監控資源，使之滿足工廠現代化生產管理需要。我們針對這些問題進行整個系統的改造，改造后達到全廠集中監控的目的。

需求分析

• 1.對監控畫面效果差,干擾大和視頻圖像卡頓嚴重的攝像機進行排查原因;

• 2.前期車間和辦公樓配置有不同品牌的硬盤錄像機,能使用的盡量保留;改造后在總監控中心能統一進行管理,并且能隨時可以調用硬盤錄像機的視頻圖像;

• 3.在大門口,主要道路,重要崗位設置網絡高清攝像機,新增加的網絡高清攝像機和已有的硬盤錄像機通過無線網橋設備將數據整合到一個系統平臺上,安防弱電圈，通過管理軟件可以任意調用網絡高清攝像機或硬盤錄像機內的視頻圖像;

• 4.監控中心配置多臺液晶監視器組成電視墻,在電視墻上輪流顯示或固定顯示前端視頻圖像;其中重要監控點采用多畫面分割固定顯示,非重要監控點采用多畫面分割輪流切換的模式進行顯示;

• 5.在總經理辦公室的電腦上安裝分控軟件,總經理在辦公室可直接察看廠區的視頻圖像。

方案設計

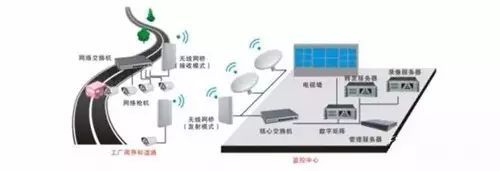

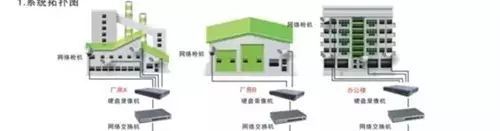

1.系統拓?fù)鋱D

2.各車間和辦公樓改造說明

• 1)對效果差,干擾大和視頻圖像差的攝像機進行檢查，查看電源電壓是否滿足要求,電源是否燒壞;可通過替換法對效果差和無視頻信號攝像機進行排查;另外對于出現干擾問題看是否出現離強電比較近,線路出現老化等逐一排查。

• 2)對重點監控區域如廠區門口，主要道路等區域建議增加130萬高清槍式攝像機，這些區域環境復雜難以布線，安防弱電圈，建議選用我們自主研發生產的無線網橋CN321-HB，該款采用高通AR9341+SE2576L芯，傳輸距離達3公里，傳輸帶寬達40MB/S，傳輸畫質均非常清晰，有效解決布線難、需要開挖坑等問題。

• 3)對于車間內部，公共區域等，建議增加網絡高清球機；由于環境復雜，車間設備較多，若采用有線方式，線路復雜，資金投入大，同時線路老化難以更換，因此，建議選用我們自主研發的無線網橋CN326-H，該網橋采用高通AR9341+SE2576L芯，傳輸距離達2公里，部份攝像機近距離加設交換器，距離相近的攝像機，并通過網橋?qū)?shù)據傳回監控中心。

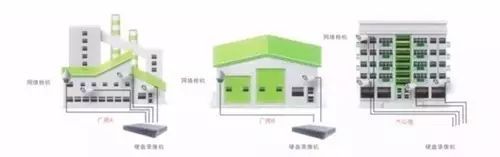

單棟車間和辦公樓改造后如圖所示：

3.網絡視頻傳輸系統設計

網絡傳輸系統的組建對于網絡視頻監控系統至關重要,安防弱電圈，如果傳輸系統不能滿足網絡視頻流的傳輸要求,那么網絡監控也就無從談起。

• 1)通過對廠區原有監控線路的考察,各個車間和辦公樓監控各自獨立, 互不關聯。因此建議組建無線網絡，把各個獨立的車間和辦公樓用無線連接起來；根據設計要求,各個無線網橋發射頻道設成不同 如:2.312G,2.656G,5.861G等等，避開設備之間可能采用相同頻道的干擾，按照?qǐng)龅氐那闆r，不同距離采用不同的設備，有效利用資源。無線網橋發射前端與接收端盡量在可視范圍安裝，而發射前端有效發射信號在60度范圍內，因此收接端應安裝在此范圍內，避免信號差造成數據掉包影響監控畫質。

• 2)針對于有些特殊情況無線網橋相互之間無法在可視范內，可以采用拋物線或折射方式傳輸數據，而折射方式盡量選擇鐵皮或反射光效強的墻，且必須保證在100-200米短距離內，但這可能存在削弱帶寬量。

所有網絡高清攝像機和硬盤錄像機就近接入各單元的網絡交換機，考慮到130萬網絡高清的最佳碼流為4M，硬盤錄像機1路視頻的最佳碼流為2M，安防弱電圈，而無線網橋發射端與接收端的一組有效帶寬只有40M左右，因此建議超過40M的采用重新建立一組無線網橋進行傳輸，無線網橋的具體數量根據現場的實際情況來定。

4.監控中心設計

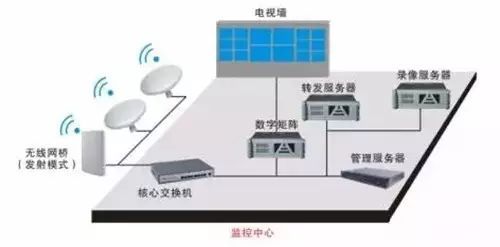

在廠區監控中心建立一個全新的視頻監控管理平臺，該平臺負責廠區全部視頻監控系統的管理，信息的提取。通過新建的管理平臺，實現“五個統一”，即：統一設備命名，統一技術標準，統一存儲規劃，統一資源分配，統一應用支持。
