在有些環境下，不光要進行視頻監控，還要同步錄音，這就需要在有重慶監控攝像頭的同時，還要接錄音設備----拾音器。

下面就來說說如何在網絡攝像機上接拾音器

原理

拾音器在供電狀態下通過音頻線將采集的音頻傳輸?shù)骄W(wǎng)絡攝像機，共同通過網線傳輸?shù)接脖P錄像機進行音頻錄制。

拾音器的分類介紹

拾音器分為兩種：綠頭接口和3.5mm拾音器接口

外觀

綠頭接口

3.5mm音頻接口接線

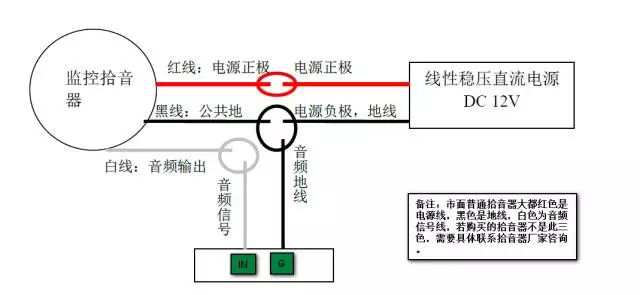

綠頭接口

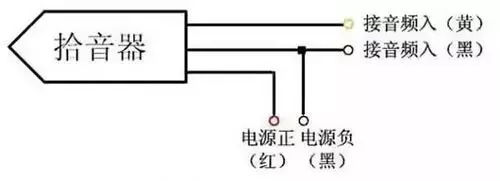

此類接線比較簡單，普通的拾音器一般有三根線，一般是信號線、電源正極，電源負極。

方法如下：

A）音頻信號線接IN

B）電源負極接地G

C）電源正極接拾音器的供電電源正極

3.5mm接口

這種拾音器的音頻線可以單獨或者同時接左/右聲道，監控拾音器公共地接音頻地，現在主流的網絡攝像機都采取此種接線方式。

工具：拾音器、3.5mm音頻頭、12V直流電源、網絡攝像機

準備工作

網絡攝像機

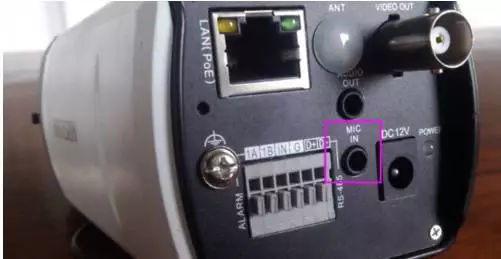

帶有音頻輸入插孔的網絡攝像機，一般音頻插孔標志為Mic in/line in。此篇文章是假設網絡攝像機已經處于正常工作狀態下，所以，關于網絡攝像機不贅述。

拾音器

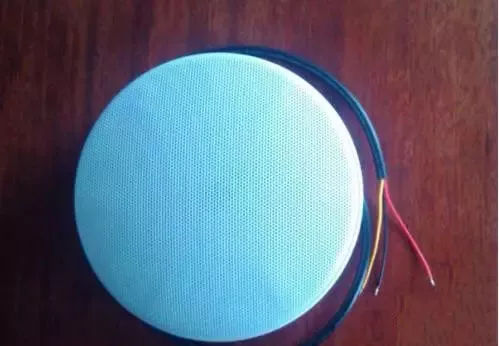

拾音器是采集聲音的主要設備，原理我們可以理解為麥克風+放大器。一般的拾音器采用三線制、四線制，電源正極、音頻信號線(正)、公共地。以下圖中三線制拾音器為例，紅線為電源正極，接12V直流電源適配器正極;黃色為音頻信號線，接音頻插頭線中的音頻線;黑色為公共地，接12V直流電源適配器負極和音頻頭地線。

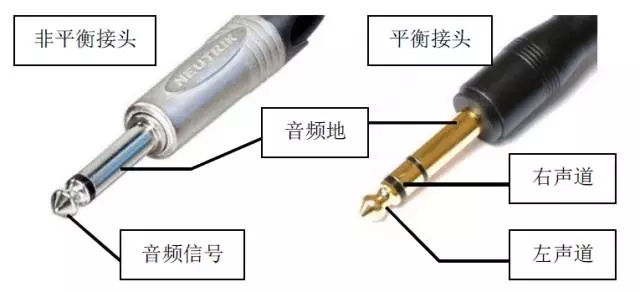

3.5mm音頻插頭(拾音器原配的沒有，需另配)

有的插頭里面有兩根線(這種接線比較明確)，也有的有三根線 [其中一根(此處的藍線) 是用不到的，只用紅、綠。
