需要設備：網絡攝像機、硬盤錄像機NVR（或者普通pc機加客戶端，適合家有臺式電腦的普通用戶少量安裝）、交換機（需根據攝像頭數量和碼率進行調節，可采用供貨商的建議）硬盤、顯示器、網線、電源護套線、電源適配器（或12V直流開關電源）、攝像機支架、網線水晶頭等。

安裝原理：

前端攝像機在供電正常運行的狀態下，通過網線和交換機將捕捉到的視頻信號傳到后臺的硬盤錄像機就行預覽和存儲。針對監控系統點數的不同具體的連接方式有差異，具體連接圖可看下面第三步。

安裝步驟：

第一步，確定攝像機的安裝位置和監控區域，將攝像機通過攝像機支架固定到建筑物或桿架上。

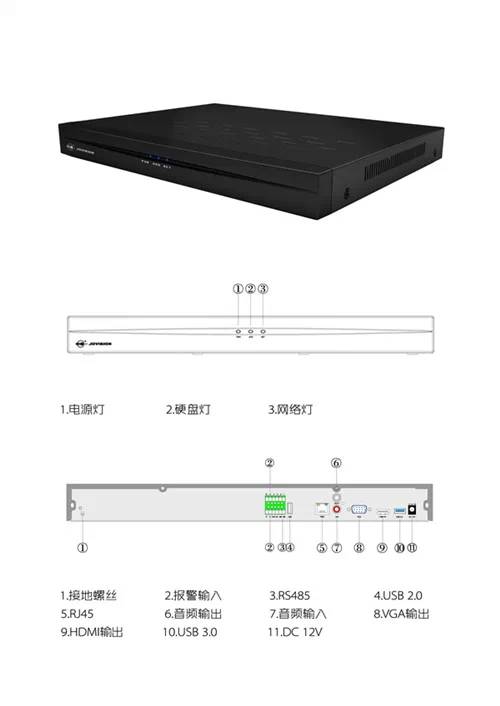

第二步，確定后臺設備（硬盤錄像機和顯示器）的擺放位置，硬盤錄像機安裝好硬盤并擺放好，并為后臺設備準備好電源插排。

第三步，前后端都完成好后，就需要布線（如果前期做好規劃或方案，這一步其實是優先進行的，特別是在準備裝修的環境下，管線是需要預埋好的），線路分兩部分：首先，確認好交換機的位置，需通過網線將每個攝像機連接到交換機，還需要將網絡硬盤錄像機（NVR）跟交換機接通，本著方便走線和美觀、安全的原則走線，并在每根網線兩頭做好水晶頭；其次，攝像機電源供電線布線，每個攝像機都需要一個12V/1A或2A的電源適配器，看施工環境或成本要求，可以用開關電源代替（建議一個12V/10A的開關電源不要帶超過10個攝像頭，以此類推），需另配電源插頭。另外，根據監控系統的點數不同，所采用的連接方式也不同。

架構一：1-8個點的小型工程

針對于1-8個點的小型工程，可以直接采用普通百兆交換機實現網絡環境搭建。假如采用200萬像素IPC，碼流以6Mbps計算，8臺攝像機占用帶寬為8*6=48M，而百兆交換機實際使用率為50%-70%，即50-70M，完全可以滿足8臺IPC的傳輸要求。
