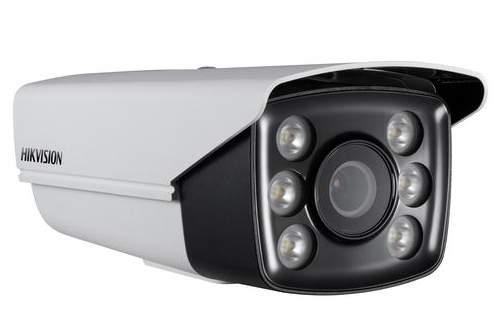

攝像機的分類

目前市面上的重慶監控攝像機大致可按下列幾種方式進行區分：

按圖像色彩分：彩色（Colour）、黑白（B/W）、彩色自動轉黑白（根據環境照度的大小自動轉換）；

按傳感器分：CCD、CMOS；

按傳感器大小分：1"、2/3"、1/2"、1/3"、1/4"；

按供電電源分：直流12V、交流24V、直流／交流水帳24V、交流220V；

按靈敏度（最低照度）分：常規（一般）攝像機為彩色1~3lux(F1.2、F1.4)、黑白0.05~0.1lux(F1.2、F1.4)；較低照度攝像機為彩色0.5~1lux(F1.2)、黑白0.01~0.05lux(F1.2)；低照度攝像機為黑白0.005~0.01lux(F1.2)；星光級攝像機為黑白0.0001~0.005lux(F1.2)；

按同步方式分：隨機同步（內同步）、外同步、電源同步、VD2（脈沖）同步；

按鏡頭接口分：C格式、CS格式。

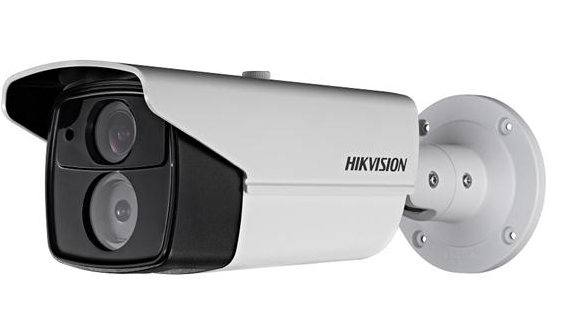

攝像機主要技術指標

攝像機測量目前所用的技術標準有二：一為國標GB12338-90《黑白通用型應用電視攝像機測量方法》，另一為國際標準IEC1146-1-1994《彩色電視攝像機（PAL/SECAM/NTSC）測量方法》。攝像機主要技術指標包括：

極性

有正極性和負極性之分。正極性時，亮區的電平高于暗區電平、同步頭為負電平；負極性時，亮區的電平低于暗區電平，同步頭為正電平。

輸出幅度

指攝像機在75Ω負載下，最高白電平至同步脈沖頂部的信號峰－峰值（標準幅度為1Vp-p，其中視頻電平為0.7Vp-p，同步頭為0.3Vp-p）。

最低照度

指攝像機輸出端之視頻信號幅度降至“某一規定值”時，在持定景物上的照度，而這“某一規定值”各標準和各廠方均不一樣，請讀者注意。此外，測試時最低照度的數值，是受諸多因素影響的，包括：

1.各廠家有用信號（黑電平至白電平）幅度的定義值有所不同，所用相同最低照度的攝像機，因幅度的定義值不同，效果也顯著不同。對于選用者這就是要在相同條件下來比對；

2.同一個攝像機在不同光圈下，其最低照度不一樣。光圈越大，代表口徑越大，最低照度會降低（即靈敏度會提高）；

3.最低照度還受光源色溫影響，如：GB12338-90標準是用28560K，EIA標準是用3100K；

4.最低照度還和反射率（目標的反射和背景）有關；

5.最低照度還和AGC的大小、快門狀態等有關。

有效圖元（像素）

對CCD和CMOS攝像機來說，有效圖元和清晰度是有直接關系的，一般而言它們之間是線性關系。以黑白攝像機為例，像素為752×582(CCIR)，水平清晰度達570TVL；像素若為795×596，水平清晰度一般可達580TVL。而攝像機的電路有一定提升和降低作用。

分辨力（清晰度）

它是指對一幀等寬黑白相同的線條之圖像，分辨其黑白線條最小寬度的能力，常用測試圖上鑒別出的每幀高度中的最大線數表示。分辨力有水平分辨力(H)和垂直分辨力(V)之分；同時還有中心分辨力和邊緣分辨力之分。

亮度鑒別等級

又稱灰度等級，它是電視圖像中從最黑到最白之間所能區別的亮度等級。

信躁比

它是視頻信號中有用信號幅度的峰－峰值與隨機雜波有效值之比，用分貝(dB)表示。信雜比又有不加權信雜比和加權信雜比之分，加權信雜比是指在攝像機輸出至視頻雜波測量儀之間加上6MHz低通濾波器和100KHz高通濾波器。此外，還有亮度信噪比和色度信噪比之分。

掃描頻率

指單位時間內掃描電子束重復的次數，常用赫茲(Hz)表示。

同步方式

分為外同步、內同步（隨機同步）、電源同步、VD2脈沖同步。一般較好的攝像機會同時有外同步、內同步、電源同步，甚至VD2脈沖同步（如松下等產品）。而一般直流供電的攝像機會具備內同步（隨機同步），其優點是簡單，缺點則是同步不佳，特別是在有視頻切換器和視頻矩陣的系統中，切換過程中圖像會出現跳動和不穩現象。

攝像機主要技術指標測量方法

攝像機主要技術指標的測量方法，主要有《IEC1146-1-1994標準》及《GB12338-90標準》?！禝EC1146-1-1994標準》測量裝置包括：(1)測試卡：可選清晰度卡，多功能卡。(2)光源：3100K，二側射光（這里是反射卡）。(3)示波器：分選行示波器、矢置示波器，及視頻綜合測試儀。(4)黑白監視器：水平清晰度為1000線、有縮屏功能的監視器。

而《GB12338-90標準》測量基本裝置包括：(1)測試卡：分透射式電視綜合測試圖、透射式電視線性測試圖、透射式電視綜合測試圖B型、透射式電視灰度測試圖A型。(2)光源：A型光源、色溫2856K。(3)電視測試信號發生器。(4)示波器(5)監視器：B/W≥800線

極性的測量

包括極性輸出幅度的測量，兩者均可采用示波器測量，測量時應終接75Ω負載。

最低照度的測量

首先應有可調節光照度的光源。對反射測試卡是入射光源，或?qū)ν干錅y(cè)試卡是透射光源進行調節。應該注意，室外的照度可從1×10-4－2.5×104lux，1×10-4是指在無光害的夜晚（星光級），2.5×104lux是指在強烈的太陽光下。照度計可選用日本美能達低照度計。

有效圖元（像素）的測量

可選用美國TER公司的視頻綜合測量儀VM-700A，加上CCD攝像機的附件。這樣不僅可測到有效圖元（像素），還可測到CCD的器件的缺陷數（不良的像素?cái)?shù)）。

清晰度測量

黑白攝像機可采用國標《GB12338-90標準》的測試設備和方法，用攝像機攝取GB6996.1的測試圖，用目測法觀察監視上圖像中心楔上能分辨的最大線數。彩色攝像機可采用國際標準《IEC1146-1-1994彩色攝像機（PAL/SECAM/NTSC）測量方法》的測試設備和方法。以某個彩色攝像機（水平清晰度標稱值為330TVL）為例，經測試實踐證明：以目測法＋波形測量法的要求最高，若目測法為330TVL，則通過波形測量法后則為300TVL。這是因?yàn)槿搜塾醒舆t作用，而產生一定誤差；用波形分析器（選行示波器）作選行測量，可從高TVL向低TVL移動，到臨界波形穩定示行定下，讀出該行的TVL的對應值，較為科學。

此外，用黑白監視器和彩色監視器也有差別。若用黑白監視器（≥1000TVL），攝像機水平清晰度測得330TVL；若用彩色監視器（≥500TVL），攝像機水平清晰度，則測得300TVL。

亮度鑒別等級測量

又稱灰度等級測量方法，指攝像機攝取GB6996.12的灰度測試卡，在監視器上用目視法測量可分辨的最大亮度鑒別等級。需注意：(1)也可用其它灰度卡，一般是十級以上的卡。(2)可調節監視器的亮度和對比度旋鈕，以達到最大的分辨率時測量。

信雜比測量

GB12338-90標準測量法

測量方法是以攝像機攝取GB6996.12R的灰度測試圖，使攝像機輸出端之視頻信號幅度為0.7VP-P，蓋上鏡蓋后，在視頻雜波測量儀上讀取信雜比。需注意測試時要打開攝像機的自動控制（AGC）和校正電路，還要接入6MHZ低通濾波器和100KHZ高通濾波器。

半視頻幅度時測量法

將攝像機對準灰度卡，調整光圈的大小使視頻輸出電平為350mVp-p時，接入視頻雜波測量儀。此時要斷開攝像機的AGC和校正電路，并接入6MHZ低通濾波器和100KHZ高通濾波器。需注意：在白電平（700mVp-p）、中白電平（350mVp-p），以及黑電平下（0.0mVp-p）的噪聲是有差別的。而TEK-VM700A還可以測量視頻噪聲頻譜。

掃描頻率測量

可用視頻綜合測試儀TEK-VM700A，也可以用數字時間標尺的示波器來測量。一般隨機同步（內同步）的攝像機（PAL）幀頻和行頻與24Hz和15625Hz的誤差較大，同一種型號的攝像機相互之間也有偏差。電源同步的攝像機幀頻和行頻高25Hz和15625Hz很接近。
