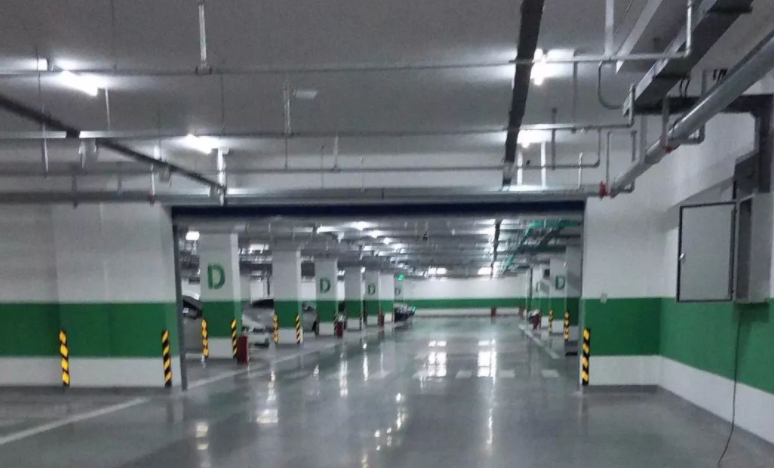

不知道大家對地下車庫的印象是怎么樣的呢？隨著人們生活水平的提高， 現在普遍家庭都有能力配置小汽車，所以近年來車庫車位需求激增問題也是比較突出的，面臨“車多位少”的問題。城市住宅小區、辦公樓、購物廣場、政府機關等地下停車場規模越來越大，從原來的室外地面的停車場到現在的樓下/樓上室內停車場。室外停車場車輛眾多，容易阻擋人們的觀察視線；而大型的室內停車場，通常給人一種陰暗沉悶的感覺。由于停車場的特殊環境為環境：空曠、人少車多，尤其是視覺盲區多等，因此容易滋生犯罪行為，如搶劫綁架等。所以車庫內安裝重慶監控系統是非常有必要的。

一般大型的車庫都會安裝監控攝像頭，對出入口車輛與人員、收費處、車位、停車場環境進行管理。不同的位置，安裝的監控攝像頭要求都不一樣，一般在4-6mm范圍進行選擇。值得一提的是，如果想要看清車牌，普通的監控攝像頭，需要安裝白光燈，否則在比較暗，或者說夜視的情況下，車牌會反光。另外，在功能方面，停車場安裝的監控攝像頭，除了像素高清外，還應該具備強光抑制、寬動態等功能，可以自動調節和優化拍攝圖像，清晰看到車輛與車牌。

一般情況下，地下車庫的攝像機眾多，每一片都會安裝有監控設備箱，那么這么多設備箱是怎樣傳回監控中心的呢？通過光纜是肯定的

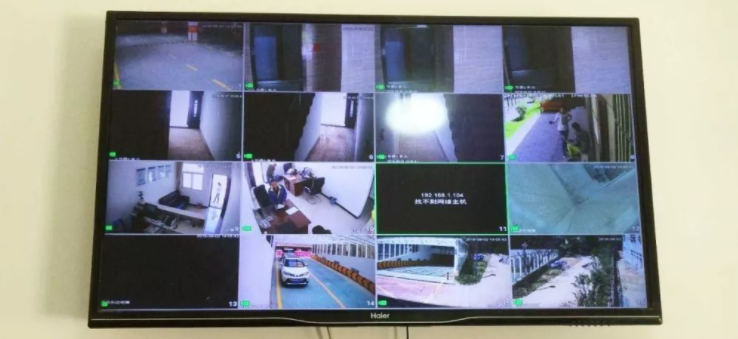

各個設備箱都是通過光纜串聯起來的，通過光纖通信設備將視頻信號傳回到監控中心的硬盤錄像機保存并利用顯示器、監視器或大屏顯示出畫面。

重慶監控系統中怎樣選擇光纜？

光纖的類型

光纖根據使用場合的不同，分為室內光纖，室外光纖，分支光纖，配線光纖。

按敷設方式分：自承重架空光纖、管道光纖、鎧裝地埋光纖和海底光纖。

按光纖結構分：束管式光纖、層絞式光纖、骨架式光纖、緊抱式光纖、帶式光纖，非金屬光纖和可分支光纖。

按用途分：長途通訊用光纖，短途室外光纖，混合光纖和建筑物內用光纖；

光纖根據傳輸方式可分為單模和多模，監控一般使用單模光纖。

單模光纖：只傳輸一種模式光信號的光纖，常規有G.652，G.653，G.654，G.655等傳輸?shù)燃壏诸?，單模光纖傳輸百兆信號距離可達幾十公里。單模光纖，只傳輸主模，也就是說光線只沿光纖的內芯進行傳輸，由于完全避免了模式射散使得單模光纖的傳輸頻帶很寬，因而適用于大容量，長距離的光纖通訊，單模光纖使用的光波長1310nm或1550nm。

多模光纖：能傳輸多種模式光信號的光纖，為G.651等級，根據光模式分為OM1，OM2，OM3，多模光纖傳輸百兆信號最遠傳輸距離2公里。多模光纖，在一定的工作波長下，有多個模式在光纖中傳輸，這種光纖稱之為多模光纖，由于色散或像差，因此這種光纖傳輸性能較差頻帶比較窄，傳輸容量比較小，距離也比較短。

一般情況下，監控中我們選擇的都是單模光纜，對于12芯以下，一般以中心束管式光纜為主，大于12芯后，應選擇層絞式光纜，如果沒有特殊需求，主要以管道和架空光纜為主。

中心束管式光纜

層絞式光纜

光纖的敷設要求：光纖的彎曲半徑應至少為光纖外徑的15倍，在施工過程中應至少于為20 倍；布放光纖時，光纖盤轉動應與布放速度同步，光纖索引的速度一般每分鐘15米；布放光纖時，光纖出盤處要保持松弛的弧度，并保留緩沖的余量，又不宜過多，避免光纖出現背扣；光纖在兩端預留長度為5-10米；敷設光纖時應做好標簽，并填好放線記錄；所有光纖不應外露。

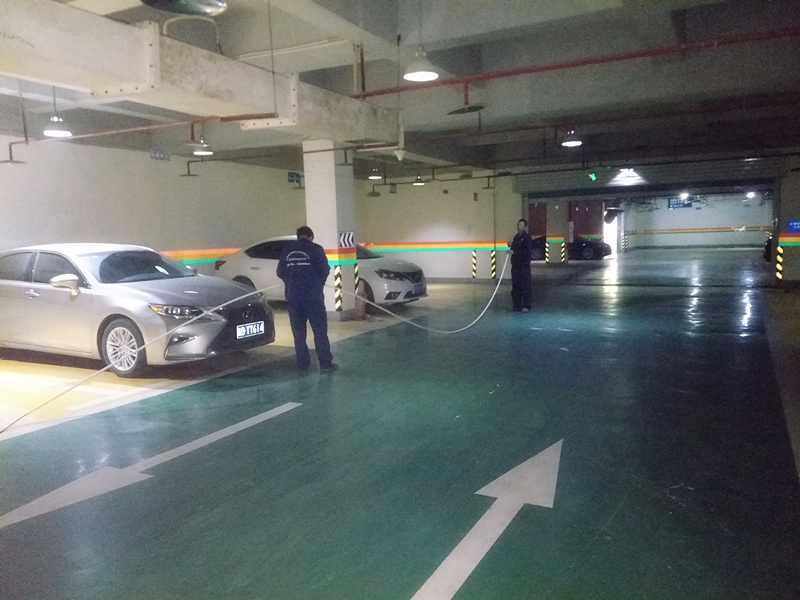

知道了光纜如何鋪設方法，此時我們的施工工人會將光纜把核心機房與車庫中設備箱串聯起來。光纜鋪設完畢，剩下的就是光纖熔接，它用到的材料有：光纜終端盒、尾纖、耦合器、光纜接續盒、光纖跳線等。

光纜終端盒

光纜終端盒系是光纖傳輸通信網絡中終端配線的輔助設備，適用于室內外光纜的直接和分支接續，并對光纖接頭起保護作用。光纜終端盒主要用于光纜終端的固定，光纜與尾纖的熔接及余纖的收容和保護。

一般光纜終端盒分為壁掛式終端盒、機架式終端盒。終端盒的前面板孔用于安裝光纖耦合器、終端盒里面有盤纖盤，終端盒的后側是光纜進出口。

光纜終端盒選擇時要注意光纜的芯數以及接口等問題。光纜終端盒一般有4、8、12、24口等。根據光纜終端盒光纖耦合器孔的外觀，需要選擇合適的光纖耦合器。

有時候，感覺光纜終端盒不夠美觀，很多大型機房用ODF光纖配線架代替。ODF一般有12口、24口、48口、72口、96口等。

光纖耦合器

光纖耦合器(Coupler)又叫適配器、法蘭盤，是將兩個光纖跳線通過機械連接的方式達到傳遞光纖信號的目的。所以說好的光纖耦合器，造成的損耗非常小。好比兩個水管用連接閥連接，如果連接閥質量太次，就會漏水。光纖耦合器同理漏光，致使光纖鏈路損耗太大，導致光傳輸設備不能正常工作。

FC-SC光纖耦合器

光纖跳線

光纖跳線(又稱光纖連接器)是指光纜兩端都裝上連接器插頭，用來實現光路活動連接;一端裝有插頭則稱為尾纖。光纖跳線（Optical Fiber Patch Cord/Cable)和同軸電纜相似，只是沒有網狀屏蔽層。中心是光傳播的玻璃芯。在多模光纖中，芯的直徑是50μm~65μm，大致與人的頭發的粗細相當。而單模光纖芯的直徑為8μm~10μm。芯外面包圍著一層折射率比芯低的玻璃封套，以使光纖保持在芯內。再外面的是一層薄的塑料外套，用來保護封套。

分類

光纖跳線按傳輸媒介的不同可分為常見的硅基光纖的單模、多模跳線，還有其它如以塑膠等為傳輸媒介的光纖跳線；按連接頭結構形式可分為：FC跳線、SC跳線、ST跳線、LC跳線、MTRJ跳線、MPO跳線、MU跳線、SMA跳線、FDDI跳線、E2000跳線、DIN4跳線、D4跳線等等各種形式。比較常見的光纖跳線也可以分為FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。光纖跳線是指跳線兩邊帶轉接頭，尾纖是跳線的一半，一邊帶頭。

單模光纖(Single-mode Fiber)：一般光纖跳線用黃色表示，接頭和保護套為藍色；傳輸距離較長。

多模光纖(Multi-mode Fiber)：一般光纖跳線用橙色表示，也有的用灰色表示，接頭和保護套用米色或者黑色；傳輸距離較短。

光纜接續盒

光纜接續盒又稱光纜接頭盒、光纜接續包、光纜接頭包和炮筒，是相鄰光纜間提供光學、密封和機械強度連續性的接續保護裝置。在光通信網絡中，由于光纜長度有限以及光纜在傳輸線路上需要分支，因此產生光纜接頭，光纜接續盒為光纜接續、分支提供條件并對接頭進行保護。

光纖熱縮管

光纖熱縮管是由透明熱縮管、熱熔管和不銹鋼棒（加強筋）組成，是專門為光纖接續而設計的保護元件。光纖熱縮管包括皮線熱縮管和單芯光纖熱縮管。

當加熱時，光纖熱縮管熱熔管熔化，緊緊地包裹住熔接后的光纖接頭，達到填充和密封的作用；加強件起到支撐作用和抗拉抗彎作用；熱縮管受熱收縮，將光纖接頭、熱熔管和加強件緊緊包裹，形成一個整體，增加光纖接頭部分的機械強度，同時防止潮氣侵入，從而維持光纖傳輸性能的長期穩定。

皮線熱縮管

在用光纖熱縮管對光纖進行保護時應注意：

(1)避免保護管內有殘留氣泡，以保證光纖接頭的溫度特性和長期可靠性;

(2)光纖要施加一均勻張力，以保證光纖在保護管中處于直線狀態;

(3)避免光纖扭絞，防止微彎造成損耗增大;

(4)施加的張力不能很大，避免光纖裂紋增加出現損害;

(5)等熱縮管完全收縮、冷卻并定型后再釋放張力，以避免光纖局部受熱不均勻出現微彎或宏彎。

單芯光纖熱縮管

光纖熱縮管的作用除了增加光纖接頭部分的機械強度外，最主要的是起到填充和密封作用，避免保護管內有殘留氣泡，防止潮氣侵入，從而維持光纖傳輸性能的長期穩定。

為了提高效率，我們需要提前最好準備工作。

下一步進行光纖熔接，并且安裝光纖設備收發器等，調試通各監控設備箱與中心機房的通信光纜。具體監控安裝可以參考其他技術文檔。

每個監控設備箱匯聚了各個網絡攝像機的信號，需要用光設備實現視頻信號的傳輸。現在大部分攝像機都是網絡攝像機，所以利用收發器傳輸是常用的方法，現光纖收發器已經不止局限在1光1電，已經發展出一光多電，如一光兩電、一光四電、一光八電、兩光多電，如兩光三電、兩光四電等等。我們用多光多電轉換器+收發器的模式傳回機房。

從傳輸類型又可分為單芯收發器和雙芯收發器，從名字上我們就可以區分，單芯收發器數據的接收和發送都是通過一芯光纖完成的，而雙芯收發器是通過二芯光纖，接收端和發送端有RX和TX的區分，接收端和發送端的RX和TX必須交叉連接才能正常收發數據，也就是說接收端的RX必須連接發送端的TX?，F(xiàn)階段，我們用到的多數是單模單纖光纖收發器，即用一根纖芯就可以將信號實現傳輸。

一般光纖收發器機架分為16槽和14槽，機架一般放置于機房位置，標準機柜寬度。16槽主要放置卡片式收發器，14槽放置整體臺式外置電源收發器。

選用機架的優點：

1、收發器集中統一供電，減少連接線，簡化結構，美觀、大方、便于管理和維護。

2、減少電源適配器、插排的數量，每個獨立的臺式收發器不再平放機柜托盤上，占用地方。

機架可選用單電源或雙電源供電方式。采用雙電源時二個電源將同時供電，減輕了每個電源的負荷，延長了電源使用壽命。當有一個電源出現故障時，另一個電源又可獨立供電，使收發器的工作不致中斷。對電源進行維修和更換時不需拔出光纖收發器，也不需從機柜中拆下本機架，只需從機架背面拔出有故障的電源進行維修或更換，使維護極為方便快捷。從而能為光纖以太網絡系統提供高可靠性、高容量、高集成度及高性能和經濟實用的光纖網絡中心解決方案，具有工作穩定、供電容量大、操作方便、易于維護等顯著特點。
