眾所周知，監控系統布線設計涉及有許多，比如說視頻監控線路、廣播對講線路、報警線路等等。當然，我們今天要重點講的是重慶監控系統安裝中是如何做好監控系統布線以及監控系統布線注意事項：

1.攝像機視頻信號傳輸線纜常用的視頻傳輸線纜為75?系列的細同軸電纜，但是不同線徑的同軸電纜對視頻信號的衰減程度也是不一樣的，線纜越粗、衰減越小。

同軸電纜系列的特性參數要求依據表1選擇線纜。電纜的線徑越粗則衰減越小，越適合長距離的傳播。選擇線纜如下：當攝像機到子監控中心距離≤300米時，可選用SYV-75-3；當攝像機到子監控中心距離≤500米時，可選用SYV-75-5；當攝像機到子監控中心距離≤800米時，可選用SYV-75-7或SYV-75-9；當攝像機到子監控中心距離≤1000米時，可選用SYV-75-12；

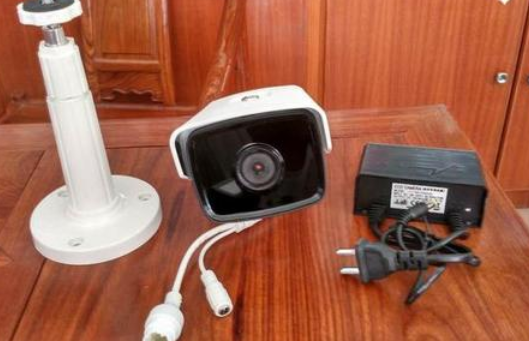

2.攝像機電源線電視監控系統中的電源線采用單獨布線，在監控室設置總開關，通過UPS電源，以對整個監控系統直接控制，一般情況下，電源線按交流220V布線，在攝像機端再經適配器轉換成直流12V。但是，有的攝像機是用5V或12V、24V的直流電，供電方式就不一樣了。

3.使用帶電動云臺、電動鏡頭的攝像機裝置線纜帶電動云臺、電動鏡頭的攝像機裝置，除了上述視頻信號線、電纜線外，還要考慮現場解碼器與控制中心之間的傳輸線纜，一般采用2芯屏蔽通信電纜（RVVP）或3類雙絞線，UTP線芯截面積為0.3m㎡~0.5m㎡。

4.報警及聲音監聽線纜監倉、樓道處的報警、監倉線纜一般選用4芯屏蔽通信電纜（RVVP）或3類雙絞線UTP，每芯截面積為0.5m㎡。

5.廣播與對講線纜監倉、樓道、廠區等處設定廣播時，線纜的基本原則是：距離越長、線纜越粗。RS-485通信規定的基本通信距離是1200米，實際中工程中選用RVV-2/1.5的護套線，可將通信距離延長到2000米，廣播、對講情況可視距離的長短選擇不同的線纜、雙絞線。

6.計算機網絡線纜計算機網絡線纜分為二類。一類垂直干線、樓宇之間選用光纜，另一類是水平干線選擇4對8芯屏蔽超5類線。根據監獄工程的實際情況，樓宇之間選擇了長飛光纖光纜有限公司的高級50μm/125μm的光纜。多膜光纜用于子監控到分監控中心，單膜光纜用于分監控中心到總監控中心。工作區到管理間選用4對/8芯超5類屏蔽雙絞線。

監控系統布線注意事項有哪些

第一：要選用適當?shù)谋O(jiān)控線材和設備。

在選用監控?cái)z像機的時候，就需要考慮到需要用到什么線材和什么設備。如果是網絡攝像機，要考慮用POE交換機供電還是變壓器電源供電。

交換機需要幾層，主干線是否要用光纖都是需要根據實際情況來決定。在選擇電源導線時，要選擇電壓稍大于線路通電電壓線路。優勢在出現電壓不穩情況，能保證連接線路的正常工作，不至于線路燒毀。

第二：安裝布線前要觀察周邊不能有干擾磁場。

布線之前，需要提前觀察布線的線路上是否有干擾磁場的設備，如果變壓器等，一定要和大功率電線類似這種設備保持距離或者繞道而行。這樣保證監控安裝圖像質量。

第三 “兩線”要進行嚴密保護。

這里的兩線分別是說電源線和信號傳導線。在布線過程中，要對這兩條線路分別加裝保護外殼，以免因人為的破壞而造成攝像機的無法正常工作。

第四：盡量避免斷線連接。

在監控?cái)z像頭的安裝之前。熟悉監控?cái)z像頭的安裝環境是必不可少的一項工作。這里面就包括熟悉接線距離，接線環境等等。

一般情況下，攝像頭的接線最好用一根電線獨立完成。除非線路實在不夠條件，那么也要完善接線處的保護和加固措施。以免因老化問題造成設備無法正常使用，也給周圍環境安全帶來隱患。

除了上述提到的方面之外，也要注意在布線過程中，不要讓電線負力，不要讓線纜過于冗余或拉的過緊等。另外在線槽的選擇上，也要注意線槽的橫截面積留40%的富余量以備擴充等。

總結：只有在安裝過程中，不忽視對細節的把握，才能給在日后的使用中得到更多的便利，擁有質量更高的成像水平。

以上就是監控系統布線如何做好以及監控系統布線注意事項有哪些的全部?jī)?nèi)容了，其實安防監控市場發展到如今，非常多的智能安防設備被普通用戶所接受，并且市場越來越壯大。不管對于監控?cái)z像機廠家還是工程商，都是一次挑戰和機遇。
