監控系統相信大部分的電力人員都不陌生，監控系統廣泛的應用于工廠，商場，寫字樓，家庭中，那么監控系統是由哪些部分組成的呢？在重慶監控系統中都有什么作用呢？

監控系統一般可以分為模擬監控系統和數字化監控系統，以前用的基本上都是模擬監控系統，現在基本上都在普及數字監控系統。

監控系統主要由攝像機、視頻矩陣、監視器、模擬錄像機等組成，設備之間通過視頻線、控制線纜等電纜連接在一起。由于系統為純模擬方式傳輸，采用視頻電纜(少數采用光纖)的傳輸距離不能太遠，所以系統主要應用于小范圍內的監控，如大樓監控等，監控圖像一般只能在控制中心查看。

一個完整的視頻監控系統可分為前端 、后端和傳輸端。

一，監控系統前端。

1、監控?cái)z像機的分類和應用。

（1）：普通槍機。

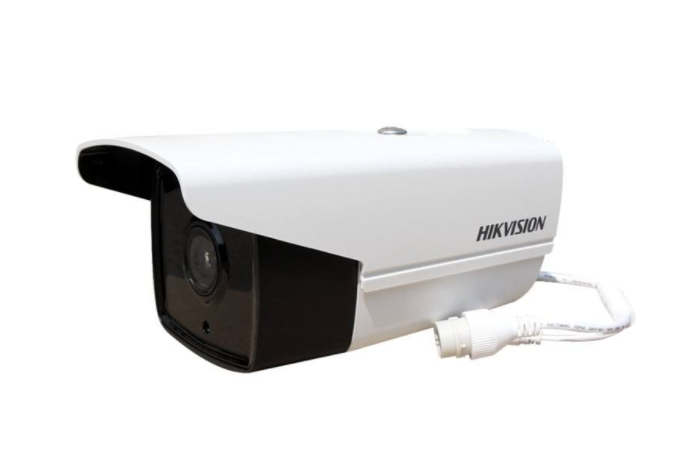

這種攝象機是最普遍的監控?cái)z象機，也就是說它是按照監控?cái)z象機的基本組成結構來制作的。這里要強調的是鏡頭的區別。在槍機上可以安裝普通、長距離和廣角鏡頭。按鏡頭的標準來說以6.0mm鏡頭為分界線，比其小的一般為廣角鏡頭，角度一般大于30度。比其大的一般為長距離鏡頭，距離一般要大于30米。

（2）：半球攝象機。

這種攝象機除了外殼和普通槍機不同以外，其他的標準都差不多。

（3）：紅外攝象機。

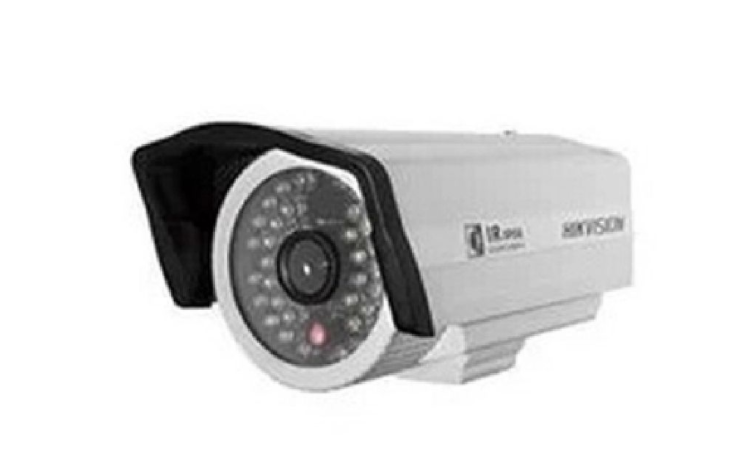

這種攝象機就是在普通攝象機的基礎上配合紅外燈來增強夜視效果的攝象機。有的普通攝象機的CCD就有感紅外線功能，對于這種攝象機來說，直接加裝紅外燈就可以了。有的攝象機本身不含感紅外線功能，這就需要對鏡頭加以要求，必須是可以感紅外的鏡頭加紅外燈才能滿足要求。

（4）：一體化攝象機 。

這種攝象機的使用也非常頻繁，它是一種將變焦鏡頭（分為手動和自動）和攝象機的基本組成元件一起集成起來的一種特殊的監控?cái)z象機。

一是與球型云臺配合使用，也被稱為球機中的“機芯”；

二是于紅外燈做到一個大的殼子中，被稱為紅外一體化攝象機。

2、控制云臺。

（1）云臺 。

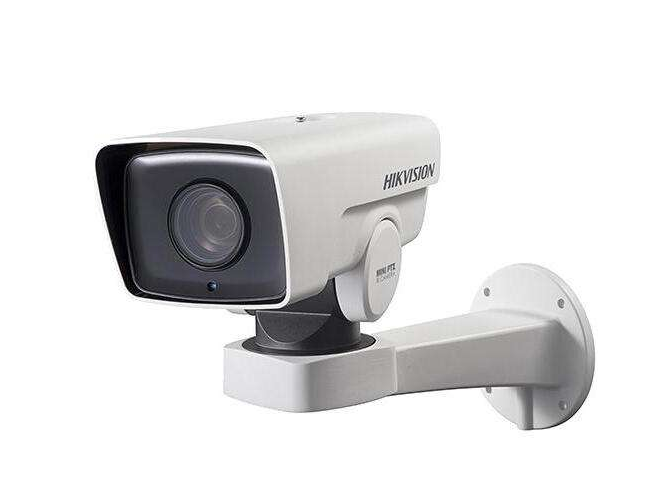

云臺是承載攝像機進行水平和垂直兩個方向轉動的裝置，內置兩個交流電機，負責水平和垂直的運動；水平轉動的角度一般為350 度，垂直轉動的角度一般為75 度，而且，水平和垂直轉動的角度可以通過調節限位開關進行調整。

（2）云臺解碼器 。

云臺解碼器，是為帶有云臺、變焦鏡頭等可控設備提供驅動電源并與控制設備如矩陣進行通訊的前端設備。通常，解碼器可以控制云臺的上、下、左、右旋轉，變焦鏡頭的變焦、聚焦、光圈以及對防護罩雨刷器、攝像機電源、燈光等設備的控制，還可以提供若干個輔助功能開關，以滿足不同能夠用戶的實際需要。

3、視頻服務器 。

視頻服務器主要負責監控網絡的數據信息管理和網絡客戶授權等。視頻服務器是由一個或多個模擬視頻輸入口、圖像數字處理器、壓縮芯片和一個具有網絡連接功能的視頻數字處理器所構成。視頻服務器將輸入的模擬視頻信號數字化處理后，以數字信號的模式傳送至網絡上，從而實現遠程實時監控的目的。

二、監控系統后端

1、硬盤錄像機 。

硬盤錄像機（DigitalVideoRecorder，DVR）它是一套進行圖像存儲處理的計算機系統，具有對圖像/語音進行長時間錄像、錄音、遠程監視和控制的功能，DVR集合了錄像機、畫面分割器、云臺鏡頭控制、報警控制、網絡傳輸?shù)任宸N功能于一身，用一臺設備就能取代模擬監控系統一大堆設備的功能，而且在價格上也逐漸占有優勢。DVR采用的是數字記錄技術，在圖像處理、圖像儲存、檢索、備份、以及網絡傳遞、遠程控制等方面也遠遠優于模擬監控設備，DVR代表了電視監控系統的發展方向，是目前市面上電視監控系統的首選產品。

2、視頻矩陣 。

將視頻圖像從任意一個輸入通道切換到任意一個輸出通道顯示。一般來講,一個M×N矩陣：表示它可以同時支持M路圖像輸入和N路圖像輸出。這里需要強調的是必須要做到任意，即任意的一個輸入和任意的一個輸出。

3、顯示設備 。

視頻采集卡的顯示就是在電腦顯示器上面，硬盤錄像機的有兩種接口，可以接電視機和液晶顯示器。 拼接屏，顯示器，監視器等

4、控制設備 。

控制設備用于控制攝像機、多畫面切換、錄像、拍照等。所有可控?cái)z像機都可以在打開窗口畫面上按下鼠標右鍵進行控制，也可選擇右側的按鈕進行控制。具體有燈光開關、鏡頭變近變倍遠、聚焦近聚焦遠、雨刷開關、打開/關閉雙向語音對講、方向控制等功能

三、傳輸端 。

1，光光纖視頻線。

（1）多模光纖。

多模光纖(Multi Mode Fiber)：中心玻璃芯較粗(50或62.5μm)，可傳多種模式的光。但其模間色散較大，這就限制了傳輸數字信號的頻率，而且隨距離的增加會更加嚴重。因此，多模光纖傳輸?shù)木嚯x就比較近，一般只有幾公里。

（2）單模光纖。

單模光纖(Single Mode Fiber)：中心玻璃芯很細(芯徑一般為9或10μm)，只能傳一種模式的光。因此，其模間色散很小，適用于遠程通訊，穩定性要好。單模光纜傳輸距離要長一些，理論能達到120公里（主要還是看設備，目前的光電轉換設備大多數只做到120公里以下），而多模光纜的傳輸距離只有2公里。

2、光端機 。

（1）光端機的工作原理

光端機是用來將光信號和電信號互相轉換的一種設備,它對所傳信號不會進行任何壓縮. 它的作用主要就是實現電-光和光-電轉換。

（2）光端機的典型物理接口如下：

BNC接口：BNC接口是指同軸電纜接口，BNC接口用于75歐同軸電纜連接用，提供收（RX）、發（TX）兩個通道，它用于非平衡信號的連接。 光纖接口

光纖接口：是用來連接光纖線纜的物理接口。通常有SC、ST、FC等幾種類型。

RS-485通信接口 ：RS-485采用平衡發送和差分接收方式實現通信：發送端將串行口的TTL電平信號轉換成差分信號A,B兩路輸出，經過線纜傳輸之后在接收端將差分信號還原成TTL電平信號。由于傳輸線通常使用雙絞線，又是差分傳輸，所以又極強的抗共模干擾的能力，總線收發器靈敏度很高，可以檢測到低至200mV電壓。故傳輸信號在千米之外都是可以恢復。RS-485最大的通信距離約為1219M，最大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，可以達到最大的通信距離。
