隨著安防行業的大力發展，監控系統也越來越深入我們的生活當中，有不少朋友提到不太清楚監控系統工程中攝像機的具體安裝步驟是怎樣的？需要考慮哪些因素？主要有哪些設備等等，今天我們一起來看下重慶監控系統施工詳細規范步驟。

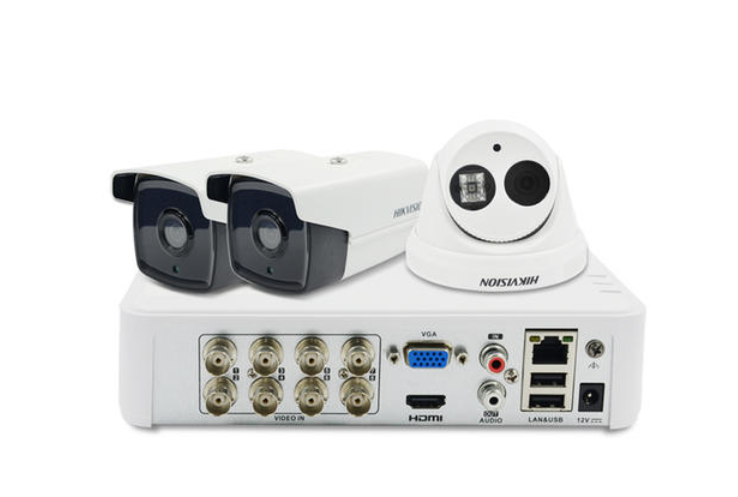

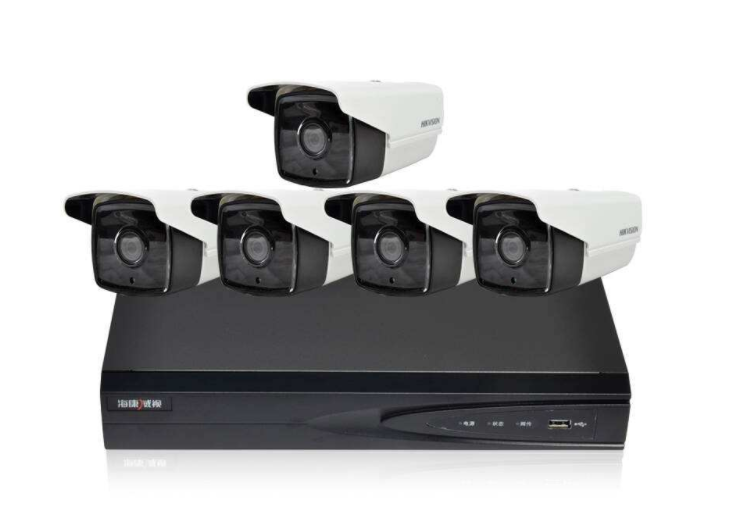

一、槍機安裝步驟

1.拆卸擺動支架：擰開壁裝支架的垂直調節螺釘，拆卸壁裝支架的上下擺動支架。

2、固定支架：將攝像機支架固定在安裝墻面上。如果是水泥墻面天花板，先需安裝膨脹螺釘(膨脹螺釘?shù)陌惭b孔位需要和支架一致)，然后安裝支架；如果是木質墻面，可使用自攻螺釘直接安裝支架。

3、 固定攝像機：將攝像機底座用螺釘固定到擺動支架上，再將攝像機和擺動支架固定到壁裝支架上，用垂直調節螺釘擰緊固定即可。

4、調整視角：使用螺釘將攝像機固定到支架上，本系列網絡攝像機支持兩軸調節，通過調節垂直螺釘和水平螺釘，可進行垂直和水平方向調節，將攝像機調整至需要監控的方位，擰緊支架螺釘進行固定。

5、固定攝像機：擰緊支架緊固螺釘，固定攝像機，完成安裝。

6、安裝網口保護套：本系列網絡攝像機出廠時有網口保護套，防止線路遇水短路。如您已布置好網線線纜，請將和攝像機連接的一端水晶頭剪開；將網線穿過下圖的緊固螺帽；將防水膠圈塞入防水帽主體內，用于增加密封性；再穿過防水帽主體；制作網線的水晶頭；將O 型膠圈套在攝像機的網口上；最后將制作好的網線插入網口內，將防水帽主體套在網口端，將緊固螺帽順時針旋入防水帽主體。

二、球機安裝步驟

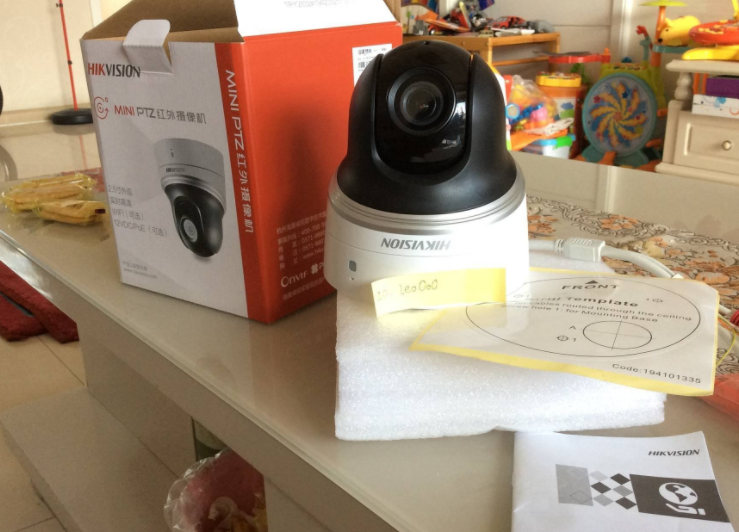

1 拆封智能球打開智能球包裝盒，取出智能球，撕掉保護貼紙。

2將組裝好的智能球安全繩掛鉤系于支架的掛耳上，連接各線纜，并將剩余的線纜拉入支架內。

3 連接智能球與支架確認支架上的兩顆鎖緊螺釘處于非鎖緊狀態（鎖緊螺釘沒有在內槽內出現），將球機送入支架內槽，并向左（或者向右）旋轉一定角度至牢固。

4連接好后，使用 L 形內六角扳手擰緊兩顆固定鎖緊螺釘，使得球體能夠穩定地掛在支架上。

5固定完畢后撕掉紅外燈保護膜，智能球安裝結束。

三、桿件基礎施工

一、桿件基礎

1、桿件基礎要求

（1）桿件基礎嚴格按照設計圖紙文明施工，開挖前應對交底內容進行復核、勘察和試驗，確保完全掌握開挖基礎真實管線環境下方可進行施工，施工過程中需注意地下原有管道及線纜纜的安全。桿件基礎采用明挖法施工，必須垂直下挖，四方有形,對基底及基礎四周應先整平、夯實，澆筑前應確?；鶎踊觾?nèi)無淤泥、雜物及積水。

（2）基礎開挖時，如遇碎石等不易開挖的土方，原則要用手動風炮進行破碎處理，如遇手動風炮不能處理的路面，經現場認可、簽證后，方可使用鑿巖機。

（3）開挖過程中，對開挖出的泥土、石塊等要及時清理，要盡量減少對周邊綠化、道板的損壞。

（4）基礎的鋼筋籠應放在基礎正中，在澆筑過程中應臨時固定，同時確保鋼筋籠的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中，必須注意地角螺栓放置角度，保證安裝挑臂時與馬路垂直。

（5）鋼筋籠中間與窨井之間應預埋 2 根φ75 PE 穿線管，所用管材壁厚要求 5mm 以上，在穿線管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入穿線管中，造成穿線管堵塞，同時要做好鋼筋籠螺栓的保護。

（6）澆筑混凝土?xí)r，注意不能污染路面，嚴禁將與混凝土傾倒于路面。為保證鋼筋籠不被混凝土沖歪，應將混凝土從鋼筋籠中間倒入基礎坑內，在倒入 1/3 部分后用振動棒震實，再倒入 1/3 部分后用振動棒震實，全部倒入后再震實，保證混凝土均勻沒有蜂窩、空鼓。為保證混凝土質量，澆筑的混凝土不能出現離析現象，如果出現應該重現攪拌監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓。

（7）混凝土澆筑完成前，需再次確認鋼筋寵的基礎頂板平面水平，即用水

平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中，如不水平，需調整。

（8）混凝土澆筑完成后，鋼筋籠的基礎頂板平面應與混凝土表面齊平，對于開挖在指定綠化、道板或相關部門有要求的桿件基礎，鋼筋籠的法蘭盤頂面與混凝土表面需距離綠化泥土表面、道板頂面 20 公分，以便于學校、公路制定的相關單位進行綠化、道板恢復，其余則與原有周邊頂面齊平。

（9）混凝土澆筑完成，表面水分蒸發后有可塑性時，基礎表面應二次抹面，整平，基礎應成正方形，邊緣整齊，棱角分明。

（10）混凝土必須要養護一段時間，以確?；炷聊苓_到規定的安裝強度。

地籠，澆筑及水平

混凝土澆筑完成后，將已經彎好且管頭用膠布封閉好的兩根32 毫米的預留管放置到位，一端放進過線井或桿前井內，一端從地籠法蘭盤的中心孔穿出，如下圖：

預留管道

基礎埋好后應先進行保養，水泥冬天保養7 天，夏天保養 5 天，，保養完成后安裝立桿、配電箱和接地體。

三、桿件安裝要求

1、桿件安裝應確保設備良好固定，同時滿足如下要求：

（1）應符合現行國家標準的有關規定。

（2）桿件安裝前應現場查看，以確定立桿長度、基礎大小和管線長度等，保證違法采集設備設在抓拍車道的中央上方，誤差在 20cm 內。

（3）桿件及桿件上所有設備安裝后，桿件立柱臂應與地面垂直，桿件懸臂應與道路中心走向呈 90 度直角，桿件懸臂與立柱臂呈 91 度-92 度夾角。

（4）桿件安裝后，應及時進行接地施工，對于沉降的基礎，要求用細土恢復至與基礎四周路面齊平，以便其他單位進行道板及綠化恢復施工。

2、桿件施工規范和要求

(1) 對現場進行安全警戒，對必要路段進行封鎖，防止無關人員進入工作區域，確保施工環境的安全。

(2) 立桿中心線應與水平面垂直，橫桿應與立桿垂直；需要立桿監控點的地籠法蘭盤清理干凈，用水平尺測量好各個方向的水平度，發現不水平的方向及時調整水平。如下圖：

(3) 在立桿底部手井到各桿件出線孔之間應放置穿線用鐵絲；

(4) 施工完畢后，地腳螺栓外露長度宜控制在70-80mm 內，用兩個螺母緊固，并用黃油進行密封加以防腐保護。桿件安裝起來后，緊上螺絲之前，加墊片，建議每個螺桿安放兩塊方形墊片，防止加固螺絲時，墊片受力變形，如下圖所示：

（5）橫臂與主桿螺絲安裝結構和配件說明如下圖：

(6)桿件立好后，桿件的基礎需要用混凝土將整個基座完全包封，以免螺絲在時間暴露在空氣中導致生銹。在用水泥將螺絲封好之前，需將接地角鐵跟桿件的法蘭盤焊接好，如下圖要求所示：

混凝土養護冬天保養7 天，夏天保養 5 天，以確?；炷聊苓_到一定的安裝強度。

四、桿件安裝接地

1、接地體的要求

（1）應符合現行國家標準的有關規定；

（2）接地體的焊接應采用搭焊，搭焊長度為鋼管直徑的 6 倍；

（3）接地體安裝點下方應無任何管道、線纜經過；

（4）接地體安裝深度如接地體安裝示意圖所示；

（5）接地體安裝完成后，應使用接地搖表測量接地電阻大小，要求接地電阻小于 4Ω。備注：雨后不應立即測量電阻。

（6）室外配電箱及桿件都應接到此接地極上

前端監控點的防雷接地接地電阻要達到4Ω以下，必要時需要在基礎的附近增加接地體或補加接地樁，或使用降阻劑等手段達到接地電阻的標準。立桿整體接地形式如下圖：
