做網絡監控系統工程項目的朋友應該都知道，一個中大型網絡監控系統不可能單獨使用一臺或者幾臺交換機就能實現傳輸效果，這個需要進行交換機級聯：分別選擇不同的交換機作為接入層、匯聚層和核心層。

一、匯聚層

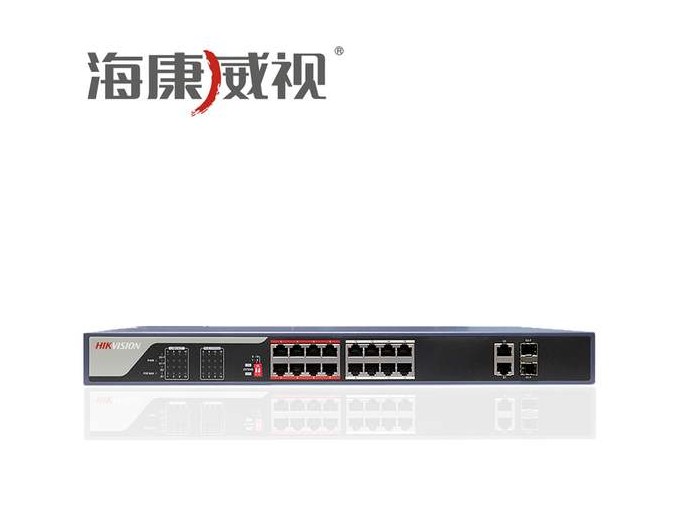

匯聚層交換機性能比接入交換機要求要高，建議選擇帶千兆口的二層交換機。匯聚交換機上攝像機數量應控制在30臺左右。

二、接入層

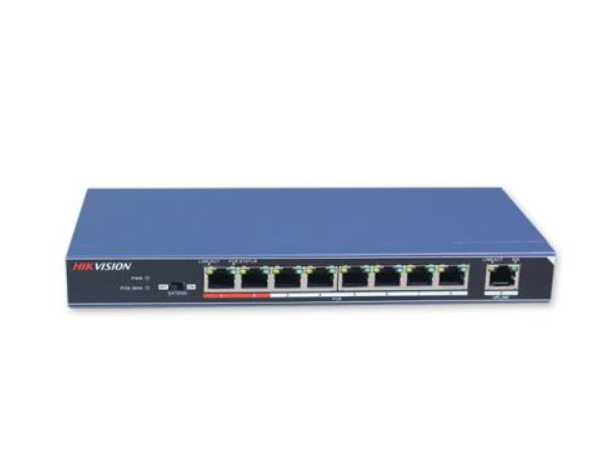

接入層可選擇八路或十六路普通百兆交換機，接入層工業交換機上攝像機數量控制在六至十臺。一個百兆口的實際帶寬在50M-70M。4Mx12=48M，因此建議一臺百兆接入工業交換機最大接入12臺720P網絡攝像機。同時考慮目前網絡監控采用動態編碼方式，攝像機碼流峰值可能會超過4M帶寬，同時考慮帶寬冗余設計，因此一臺百兆接入交換機控制在八臺以內時最好的，超過八臺建議采用千兆口。

三、核心層

請大家注意，核心層交換機是整個數字監控系統的核心，核心層交換機下聯匯聚交換機，核心層交換機上聯視頻監控平臺，存儲服務器，數字矩陣等設備，建議選擇全千兆核心交換機，攝像機數量超過150臺，必須考慮萬兆核心交換機。

四、工業交換機選型注意

盡量選擇線速的、并且緩存大的工業交換機，為了管理方便可選擇web管理型的工業交換機，多注意工業交換機的流量控制功能，建議匯聚工業交換機和核心工業交換機建議選擇同一家企業產品。
