在重慶監控系統工程中布線是非常重要的一個步驟，它涉及到視頻監控線路、廣播對講線路、報警線路、聲音監聽線路、網絡線路。它們的功能作用不同，選擇線纜的型號也不相同，今天我們就來講講監控系統工程的布線方法。

1、攝像機視頻信號傳輸線纜常用的視頻傳輸線纜為75?系列的細同軸電纜，但是不同線徑的同軸電纜對視頻信號的衰減程度也是不一樣的，線纜越粗、衰減越小。同軸電纜系列的特性參數如表1所示。要求依據表1選擇線纜。電纜的線徑越粗則衰減越小，越適合長距離的傳播。選擇線纜如下：當攝像機到子監控中心距離≤300米時，可選用SYV-75-3；當攝像機到子監控中心距離≤500米時，可選用SYV-75-5；當攝像機到子監控中心距離≤800米時，可選用SYV-75-7或SYV-75-9；當攝像機到子監控中心距離≤1000米時，可選用SYV-75-12；

2、攝像機電源線電視監控系統中的電源線采用單獨布線，在監控室設置總開關，通過UPS電源，以對整個監控系統直接控制，一般情況下，電源線按交流220V布線，在攝像機端再經適配器轉換成直流12V。但是，有的攝像機是用5V或12V、24V的直流電，供電方式就不一樣了。

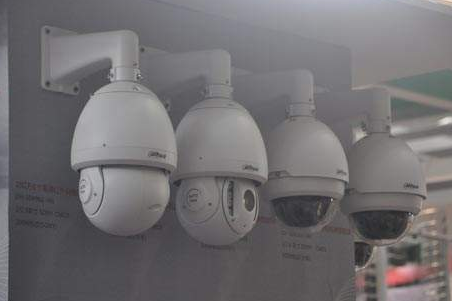

3、使用帶電動云臺、電動鏡頭的攝像機裝置線纜帶電動云臺、電動鏡頭的攝像機裝置，除了上述視頻信號線、電纜線外，還要考慮現場解碼器與控制中心之間的傳輸線纜，一般采用2芯屏蔽通信電纜（RVVP）或3類雙絞線，UTP線芯截面積為0.3m㎡~0.5m㎡。

4、報警及聲音監聽線纜監倉、樓道處的報警、監倉線纜一般選用4芯屏蔽通信電纜（RVVP）或3類雙絞線UTP，每芯截面積為0.5m㎡。

5、廣播與對講線纜監倉、樓道、廠區等處設定廣播時，線纜的基本原則是：距離越長、線纜越粗。RS-485通信規定的基本通信距離是1200米，實際中工程中選用RVV-2/1.5的護套線，可將通信距離延長到2000米，廣播、對講情況可視距離的長短選擇不同的線纜、雙絞線。

6、計算機網絡線纜計算機網絡線纜分為二類。一類垂直干線、樓宇之間選用光纜，另一類是水平干線選擇4對8芯屏蔽超5類線。根據監獄工程的實際情況，樓宇之間選擇了長飛光纖光纜有限公司的高級50μm/125μm的光纜。

可能以上內容對于行外的朋友來說是不太了解的，如果想要達到監控系統的完美效果的朋友還是建議找專業的監控安裝人員來幫您安裝監控系統。
