大型重慶監控系統安裝如何選擇交換機？隨著高清攝像機的使用越來越多，如何選擇合適的、滿足監控整體網絡架構性能的交換機也成了在高清監控系統前期方案制定、項目報價中有著很重要的作用。一個合適的交換機，不僅能夠發揮監控網絡應有的功能并能夠有效減少資源的浪費。

交換機重要參數

背板帶寬，是交換機接口處理器或接口卡和數據總線間所能吞吐的最大數據量。背板帶寬標志了交換機總的數據交換能力，單位為Gbps，也叫交換帶寬。一臺交換機的背板帶寬越高，處理數據的能力就越強。

背板帶寬計算方法：端口數*端口速度*2=背板帶寬，以華為S1724G為例，該款交換機有24個千兆口。背板帶寬=24*1000*2/1000=48Gbps。

背板帶寬≤標稱背板帶寬，那么交換設備在背板帶寬上是線速，也稱無阻塞。

包轉發率，也稱端口吞吐量，是指路由器在某端口進行的數據包轉發能力，單位通常使用pps（包每秒）來衡量。一般來講，低端的路由器包轉發率只有幾K到幾十Kpps，而高端路由器則能達到幾十Mpps（百萬包每秒）甚至上百Mpps。

包轉發率的計算方法：滿配置千兆端口數×1.488Mpps+滿配置百兆端口數×0.1488Mpps=包轉發率 （1個千兆端口在包長為64字節時的理論吞吐量為1.488Mpps，1個百兆端口在包長為64字節時的理論吞吐量為0.1488Mpps）。以華為S2700-26TP-SI為例，該款交換機有24個百兆口，兩個千兆上聯口。包轉發率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。

整機轉發率≤標稱包轉發率，那么交換設備在整機轉發上是線速的，也稱無阻塞。

交換機選型建議

對于一套大中型網絡監控系統其交換機配置一般由接入層、匯聚層、核心層三部分組成。

接入層：

可選擇8路或16路普通百兆交換機，建議接入交換機上攝像機數量控制在6-10臺。我們常用的交換機的實際帶寬是理論值的50%-70%，所以一個百兆口的實際帶寬在50M-70M。4M*12=48M，因此建議一臺百兆接入交換機最大接入12臺720P網絡攝像機。同時考慮目前網絡監控采用動態編碼方式，攝像機碼流峰值可能會超過4M帶寬，同時考慮帶寬冗余設計，因此一臺百兆接入交換機控制在8臺以內時最好的，超過8臺建議采用千兆口。

匯聚層：

性能比接入交換機要求要高，可選擇帶千上傳口的二層交換機。該交換機百兆口與接交換機相連，千兆口與監控中心核心交換機連匯聚交換機上攝像機數量應控制在30臺左右。

以720P網絡攝像機4M碼流計算，前端每臺接入層交換機上有6臺720P網絡攝像機，該匯聚交換機下聯5臺接入層交換機。該匯聚層交換機下總帶寬為4M*6*5=120M，因此匯聚交換機與核心交換機級聯口應選千兆口。

核心層：

核心交換機是整個數字監控系統的核心，下聯匯聚交換機，上聯視頻監控平臺，存儲服務器，數字矩陣等設備，建議選擇三層全千兆核心交換機，攝像機數量超過150臺考慮三層萬兆核心交換機。

舉例

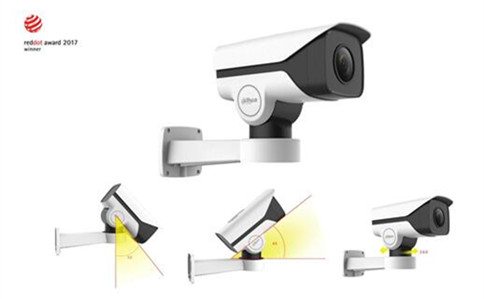

如果5個IPCAM接入一個交換機,我們一般情況下是使用一個8口交換機,那么這個8口交換機是否滿足要求? 那么我們至少計算這個交換機3個方面的能力。

1.背板帶寬: 端口數*端口速度*2=背板帶寬 , 8*100*2=1.6Gbps/S

2.包交換率: 端口數*端口速度/1000*1.488Mpps=包交換率,,8*100/1000*1.488=1.20Mpps/S,有些交換機的包交換率有時計算出不能達到此要求，那么就是非線速交換機,當進行大容量數量吞吐時,易造成延時。

3.級聯口帶寬: IPCAM的碼流*數量=上傳口的最小帶寬,4.5*5=22.5Mbps/S,通常情況下,當IPCAM帶寬超過45Mbps時,建議使用1000M級聯口。
