鏡頭的作用是把被攝景物準確成像在攝像器件的靶面上，并構成一幅清晰的光學圖像，以便轉換為電信號進行后期信息處理。鏡頭質量的好壞以及鏡頭與攝像器件是否配置合理，都將影響成像的質量。

　　實際的重慶監控攝像機鏡頭都是由許多單元透鏡組合而成的。最基本的兩種透鏡就是凸透鏡和凹透鏡。凸透鏡的作用是“聚光成像”，它可以使入射的平行光束，經折射后會聚在一起，即在折射面的另一側形成一個焦點F，通常稱為實焦點。凹透鏡的作用是“散光不成像”，即平行光束通過凹透鏡之后折射的光線是發散的，但其光線延長線交于入射光一側，在主光軸上形成一個焦點，稱為虛焦點。

　　需要指出的是，透鏡成像總是存在著“像差”、“色差”以及幾何失真，這是因為：第一，透鏡表面上各點的曲率半徑很難做到完全一致，導致聚焦不好，產生“像差”;第二，透鏡表面對不同波長光的折射率也有所差異，導致“色差”;第三，物體離光軸的距離不同時，透鏡對它的放大率是不一樣的，這樣垂直于光軸的物體各處的放大率隨與光軸的距離不同而不同，因而造成了幾何畸變(如桶形失真和枕形失真等)。

　　為了消除像差、色差和幾何畸變，在實際鏡頭中，總是把凸透鏡和凹透鏡適當?shù)慕M合在一起。由于正負透鏡的作用剛好相反，所以可以提高鏡頭性能，改善成像質量。

　　視頻攝像機的鏡頭一般可視為等效于象凸透鏡這樣的匯聚透鏡，因此成像原理也遵循凸透鏡成像的規律，只不過鏡頭的焦距f是各個透鏡焦距的合成焦距，如下圖所示。

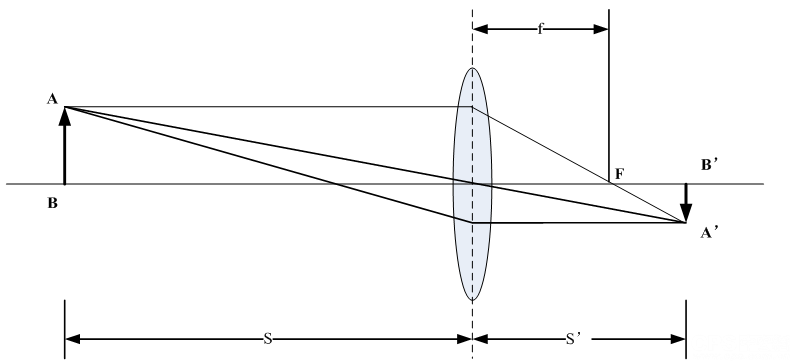

　　圖 凸透鏡成像原理

　　根據光學原理，可以得到凸透鏡成像的一般公式：

　　其中，S為物距，S’為像距，f為焦距。對于視頻攝像來講，在實際應用中，往往物距遠大于像距(即S>>S’)，所以可以近似地認為f≈S’，也就是說，視頻攝像的像平面與焦平面近乎重合。設物高為h，像高為h’，則鏡頭的線放大率m計算如下：

　　因此，像高h(yuǎn)’計算如下：

　　從上式中可以看到，景物在攝像器件上成像的大小，與物距、焦距和景物的大小有關。當焦距f固定時，物距越小，成像尺寸越大。當景物和攝像機的相對位置固定時，即式中h、S不變時，通過調整焦距f，也同樣可以改變成像的大小。成像的大小與焦距f成正比，即f越大，成像也就越大。
