重慶監控安裝公司分析:根據我國中長期鐵路網規劃，截至2015年年底，我國將會建成42條高速鐵路客運專線，基本上建成以“四縱四橫”為骨架的全國快速客運網，總里程將超過19,000km。隨著高速鐵路的建設及鐵路管理的精細化，原有的模擬視頻監控系統已經不能滿足視頻監控需求，越來越多站點在建設時已開始規劃高清視頻監控系統。

　　一、系統整體架構

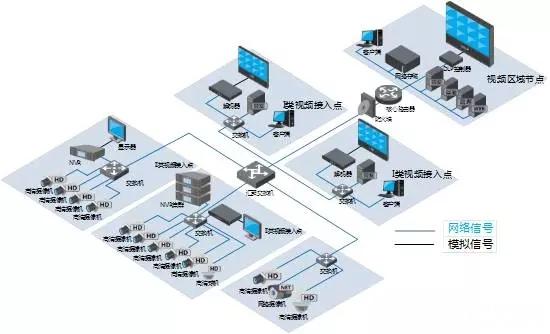

　　鐵路綜合視頻監控系統是一個多級管理、多級轉發、多級存儲的大型網絡化視頻監控系統，根據鐵路視頻監控的現狀及需求分析，在《鐵路綜合視頻監控系統技術規范》的框架下，大華股份為鐵路行業量身定制了不同的解決方案。系統組網方式見圖1。

圖1 鐵路高清視頻監控系統組網方案

　　視頻監控系統由視頻采集點、視頻接入節點(I類和II類)、視頻區域節點和視頻傳輸網絡構成，其中視頻接入節點、客運專線視頻節點和視頻傳輸網絡各系統共用，視頻采集點和監視終端可根據各系統的需要進行設置，在很多場合也能實現各系統共用。

　　客運專線監控中心是整個綜合視頻監控系統的調度和管理中樞，統一管理和調度全線視頻監控設備及網絡。監控中心圖像調用模式支持自動輪詢、人工調看方式。

　　監控分中心實現對管轄區內視頻采集終端的分系統、分區域遠程監控及實時圖像調用。在調度所相關部門(如電力及牽引供電、綜合維修、動車運用、列車運行控制、旅客服務、防災安全監控)，以及安全監察室設置監控分中心，同時在沿線(綜合維修部門、各公安部門)設置監控分中心。

　　現場監控點攝像機(視頻采集點)就近接入各視頻接入節點，并接受監控中心指令。在客運專線公司、車務段/站、工區、綜合維修管理中心、牽引變電所、信號中繼站、區間無線基站等地的通信機房內設視頻接入節點。

　　二、Ⅰ類站點、Ⅱ類站點

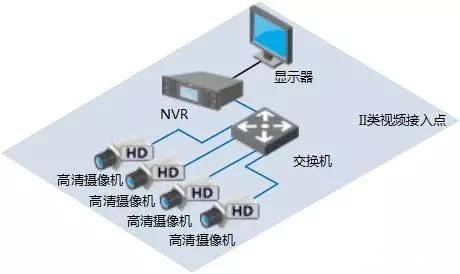

　　分析鐵路行業現狀后，對于傳輸通道較小的Ⅰ類站點、Ⅱ類站點，推薦使用高清前端+NVR的方式進行組網(見圖2)。

圖2 小型站點高清組網方案

　　大型的Ⅰ類站點

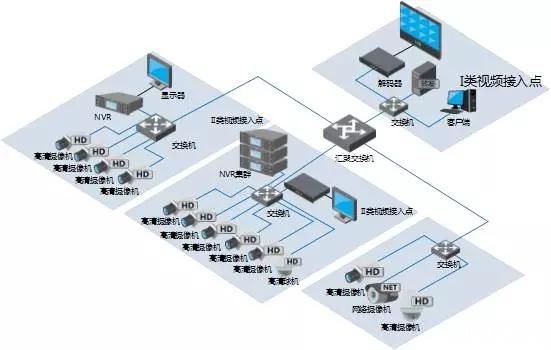

　　對于大型的Ⅰ類站點在帶寬條件允許的情況下，推薦使用高清全數字化的方式進行組網(見圖3)，滿足客戶“不光看得見，還要看得清”的需求。在某些重要的點，根據帶寬特點和存儲需求，推薦使用200萬像素的高清攝像機，最大限度地利用現有網絡來達到高清效果。并且提供了各種不同的接口IP口、HD-SDI口、光口來滿足不同的接入需要。

圖3 大型站點高清組網方案

　　三、鐵路高清視頻監控系統組成

　　車站視頻監控系統負責完成前端的音視頻信息、告警信息的采集、緩存、編碼、存儲及發送等功能，并可接受來自網絡的控制指令。

　　鐵路高清視頻監控系統采用全數字化方式，主要包括如下設備：高清網絡攝像機、NVR網絡硬盤錄像機、報警輸入輸出設備、語音對講設備、網絡管理服務器、視頻管理平臺等。

　　1、安檢區監控

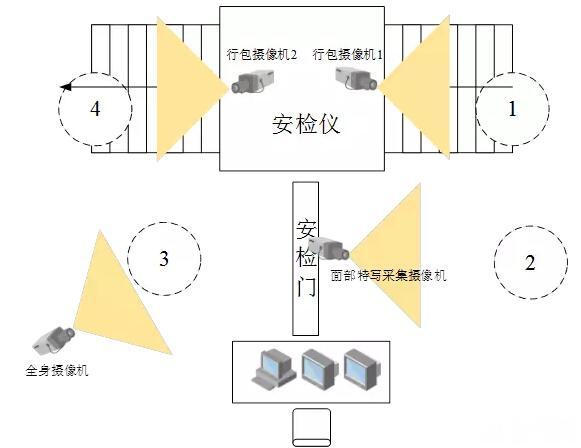

監控點位分布布局見圖4

　　1號點位：旅客人員進入進站口，在安檢儀傳送帶放置物品。在安檢儀頂部或一側安裝設置高清網絡像機，監控視角范圍為從物品放置位置到進入安檢儀暗箱。安檢管理員可以實時瀏覽整個物品傳送過程。

　　2號點位：旅客進入安全門進行檢測，人員進入安全門時，在人員對面和安檢門安裝設置高清網路攝像機，監控視角范圍為從安全門人員上身到安全門頂部。重點采集人員面部特征，提供高清圖片資料、圖像資料，實現重點人員視頻資料檢測存儲，以便為后臺管理提供有效數據。

　　3號點位：旅客通過安全門后，車站安檢人員進行全身檢查。在安檢門頂部或者外側安裝設置高清網路攝像機，或者結合原有站內攝像機，整體監控安檢人員對旅客檢查過程。實現管理人員對安檢人員的直觀的督導管理。

　　4號點位：旅客結束檢查后，安檢儀完成物品掃描，通過傳送帶從暗箱把物品傳出。在安檢儀頂部或一側安裝設置高清網路攝像機，或者結合原有站內攝像機，監控視角范圍為從旅客完成安全檢測，到從傳送帶取走物品。實現安檢管理員對旅客取走物品過程進行監控管理。

　　2、傳輸設備

　　傳輸設備由光纖收發器和網絡交換機組成，光纖收發器主要為網絡攝像機的光電信號轉換使用。根據實際情況設置帶千兆光纖上聯接口的交換機，用于視頻數據上傳至監控中心。

　　3、存儲設備

　　由于高清點數較多，存儲時間相對較長(30d)，因此，所需存儲容量亦較大。存儲方案采用NVR動態檢測錄像存儲或定時錄像存儲的方式進行，即通過在監控中心部署多臺NVR設備對前端分區視頻分別提供接入，客戶端可通過訪問平臺的方式進行實時監控和錄像回放，也可通過直接訪問NVR的方式瀏覽前端視頻和查詢錄像。

　　4、系統功能概述

　　視頻管理平臺實現重點現場監視、重點現場錄像、錄像檢索回放、報警輔助處置、視頻智能分析、視頻服務接口提供、視頻后臺管理和視頻數據庫管理等功能。

　　視頻監控：站點監控中心和上級管理平臺根據需要可以隨時查看站點任意一路或多路視頻，并實現視頻的錄制、回放、抓拍等功能。

　　報警處理：對于車站、線路發出的報警信息，監控中心端立即通過聲光報警、語音報警等方式提示，并自動記錄報警，打開監控點位的監控信息。

　　智能分析：當有以下任意情況發生的時候，系統自動產生聲光電報警，并且進行報警視頻的彈出：絆線穿越檢測、區域入侵檢測、圍欄跨越檢測、徘徊檢測、物品遺留和搬動檢測、快速移動檢測、視頻異常檢測。

　　遠程控制：站點監控中心和上級管理平臺可遠程控制站端視頻處理單元，實現手動錄像、定時錄像、報警觸發錄像、畫面異動檢測。

　　系統資源管理及監控：管理系統內的設備、系統功能、系統數據等基本信息和配置參數。

　　系統運行監控：對視頻設備、服務器、系統軟件、應用軟件、用戶操作進行遠程監視與控制。

　　智能運維：管理系統內的視頻設備、平臺服務、網絡設備(路由、交換機)、數據庫等中間件進行運行信息的收集統計;支持設備錄像巡檢、中心錄像巡檢、視頻質量診斷并生成報表等功能。
