大型網絡視頻監控如何組網？網絡架構如何組成？本篇重點討論一下網絡重慶視頻監控系統組網方式。

正文：

一、網絡監控傳輸方式

網絡高清傳輸系統主要有以下幾種傳輸方式：

1、短距離網線傳輸：網線網絡交換機；

2、中長距離光纖傳輸：光纖收發器網絡交換機網線；

3、中長同軸傳輸：同軸線纜（雙絞線、電源線）、網絡同軸傳輸器；

4、短距離電力傳輸：在一個電表下傳輸，通過電力貓?jiān)O(shè)備傳輸網絡；

5、混合傳輸系統：攝像機集中了網線、同軸線、雙絞線、電力線傳輸模塊，可以任意方式組網傳輸高清；

6、中遠距離光纖EPON傳輸：epon光纖接口網絡攝像機ONU設備光分路器等設備；

7、無線AP傳輸：在無法布線，布線不方便的傳輸線路采用無線AP方式傳輸高清，電梯監控、野外遠距離監控等特殊場合用的比較多；

二、中小型規模網絡架構設計

中小型規模的視頻監控系統功能相對簡單，以視頻圖像存儲、預覽、回放功能為主，監控點數量在數百路左右。

網絡構架采用兩層架構，以100M口交換機作為接入層，實現前端IPC的接入，通過1000M鏈路接入1000M匯聚交換機，視頻綜合主機作為匯聚層視頻交換的核心。監控中心存儲設備直接掛載在視頻綜合主機的網口上，管理服務器、管理電腦接入?yún)R聚層交換機千兆網口，充分利用視頻綜合主機全千兆網絡交換功能，也有利于降低中小規模視頻監控系統的建設成本。

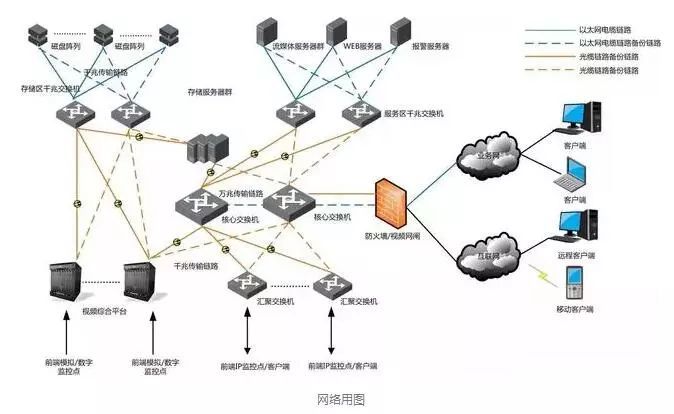

三、大中型規模網絡架構

大中型視頻監控系統前端監控點數量多、接入模式復雜，監控網絡視頻流要求帶寬高，一般均需要建設視頻監控專網，系統可以采用以下構架模式：

核心部署

核心設備的部署應滿足視頻監控專網多業務、高負載處理的應用需要，并確保網絡核心的穩定性和可靠性，應滿足以下技術要求：

1)核心設備關鍵部位冗余配置，提高設備運行的可靠性。

2)比較細的QoS控制粒度，比如8Kbps的控制粒度。

3)對核心設備進行冗余備份。

4)可擴展萬兆接口甚至100G接口。

5)匯聚層與核心設備之間采用10G或2GE捆綁互連。

功能分區

大中型視頻監控系統網絡設備眾多，根據視頻和數據業務的特點，對網絡設備進行分區接入和管理，可組成存儲設備接入?yún)^(qū)、應用服務器接入?yún)^(qū)、前端IP設備接入?yún)^(qū)和管理接入?yún)^(qū)等，各功能區域的交換機通過千兆或萬兆接口接入核心交換機。

視頻綜合主機作為視頻圖像的核心處理設備，具有高帶寬、高鏈路穩定性要求，與核心交換機之間通過多路千兆接口連接，并對網絡端口進行VLAN配置，可避免網絡環路而導致網絡異常。

網絡安全

大中型視頻監控系統應組件視頻監控專網，專網與其他業務網絡和互聯網之間進行安全隔離，可采用防火墻、視頻隔離網閘等網絡安全設備，對來自外部網絡的病毒、非法入侵行為進行防御。

視頻監控專網內部部署殺毒軟件、終端管理軟件、802.1X安全認證等安全措施，確保視頻專網內部的安全性。

網絡管理

網絡管理系統采用通用標準網管協議－簡單網絡管理協議（SNMP），實現對視頻監控專網內所有網絡設備、服務器的管理。

1、部署網絡管理系統意義：

1)提高網絡運行的可靠性。

2)合理規劃和調配網絡資源。

3)預測和檢測網絡故障。

4)集中管理分布廣泛的前端IP監控節點。

5)統計和分析設備性能。

2、網絡管理系統實現的主要功能：

1)拓?fù)涔芾恚禾峁┚W(wǎng)絡拓?fù)浣Y(jié)構自動發現功能。

2)配置管理：提供對設備的配置功能。

3)安全管理：提供用戶安全級別和視圖瀏覽權限功能。

4)性能管理：提供被管設備的性能參數。

5)告警管理：收集和分析被管設備的錯誤情況。

6)日志管理：提供網管系統自身和被管設備的日志信息。
